¿Cuáles son los principales tipos de requisitos de compensación de potencia reactiva de bajo voltaje en edificios comerciales con iluminación LED de alta densidad y sistemas HVAC?

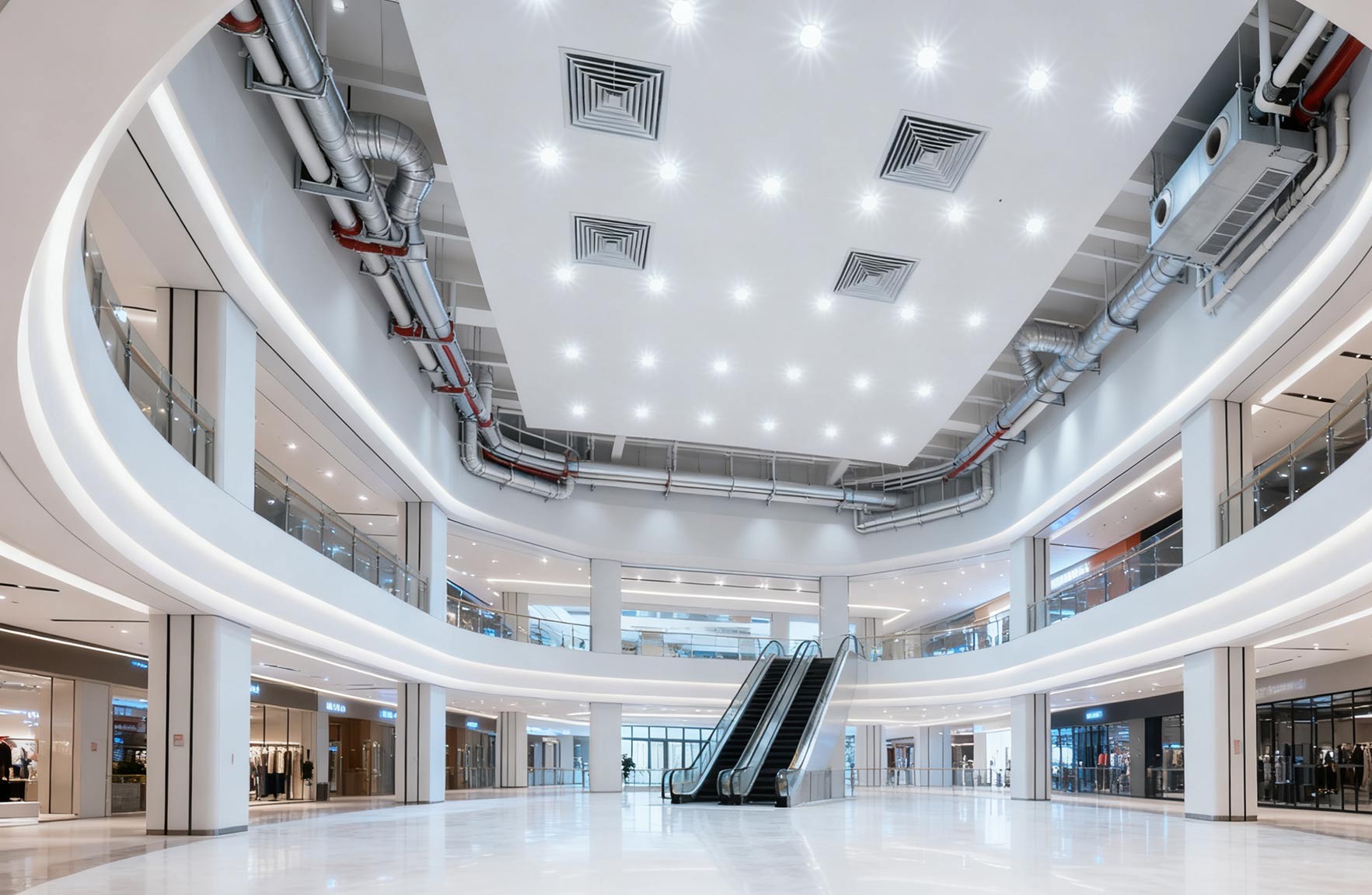

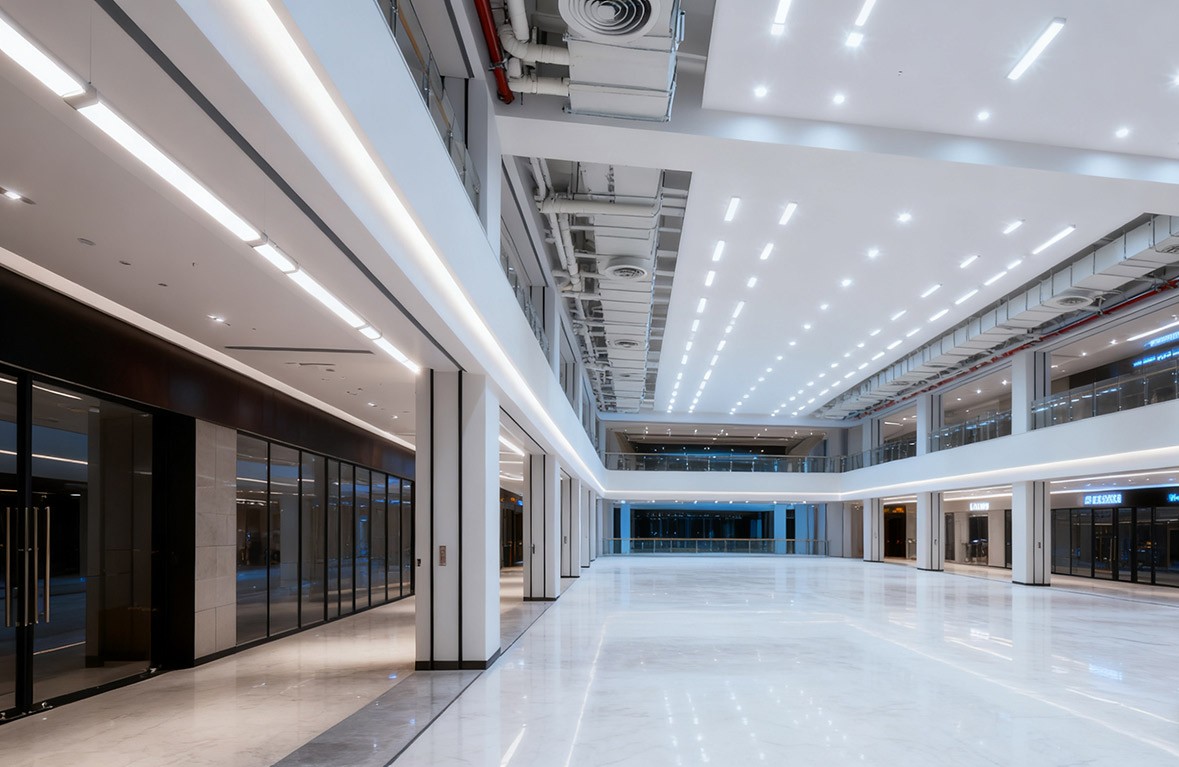

La iluminación LED de alta densidad y los sistemas HVAC (sistemas de aire acondicionado, ventilación y calefacción) accionados por frecuencia variable se han convertido en características estándar en los nuevos proyectos comerciales, lo que marca una profunda transformación en el ahorro de energía en los edificios comerciales modernos. Sin embargo, estos dispositivos altamente eficientes han reducido el consumo de energía activa y al mismo tiempo presentan nuevos desafíos para los sistemas de distribución de energía en términos de la necesidad de una nueva compensación de energía reactiva. Como Ge Yue Electric, que ha estado profundamente involucrado en el campo de la compensación de potencia reactiva de bajo voltaje durante muchos años, creemos que en edificios comerciales con instalaciones de iluminación y aire acondicionado de alta densidad, la demanda de compensación de potencia reactiva de bajo voltaje ha evolucionado desde la mejora tradicional del factor de potencia a una demanda extremadamente integrada de control armónico, respuesta dinámica y optimización de la eficiencia energética.

Chara de potencia reactiva capacitiva únicaCaracterísticas del sistema de iluminación.

A diferencia de las lámparas fluorescentes tradicionales, las fuentes de alimentación para lámparas LED generalmente adoptan una topología de fuente de alimentación conmutada. Aunque el circuito de corrección del factor de potencia puede aumentar el factor de potencia fundamental por encima de 0,95, genera una potencia reactiva capacitiva significativa. Cuando miles de lámparas LED funcionan simultáneamente en alta densidad, el sistema de iluminación exhibirá una característica de factor de potencia líder. Esta potencia reactiva capacitiva, combinada con la energía inductiva del sistema HVAC, forma un efecto de superposición de tiempo compartido único. Durante el período en que el equipo de refrigeración está funcionando a plena carga durante el día, el sistema muestra una demanda inductiva, mientras que cuando el sistema de iluminación funciona solo durante la noche, cambia a un estado capacitivo. Esta inversión de polaridad de los dispositivos de compensación tradicionales plantea un grave desafío, ya que requiere que el sistema de compensación tenga la capacidad de regulación bidireccional.

Fluctuaciones dinámicas de potencia reactiva del sistema HVAC

Los sistemas HVAC de los edificios comerciales modernos han adoptado ampliamente la tecnología de frecuencia variable, y cuya demanda de potencia reactiva muestra una fuerte aleatoriedad e instantaneidad. Durante el proceso de arranque y regulación de velocidad del convertidor de frecuencia, habrá fluctuaciones instantáneas significativas en la potencia reactiva en el sistema de energía, con un período de cambio que oscilará entre varios segundos y varias horas. Lo que es más complejo es que mientras el convertidor de frecuencia genera potencia reactiva inductiva, también inyecta una gran cantidad de corriente armónica a la red eléctrica. Estos componentes armónicos, junto con la capacitancia e inductancia de los capacitores de compensación tradicionales, interactuarán y causarán fenómenos de resonancia que pueden representar una seria amenaza para el sistema eléctrico y la calidad de la energía. Los datos de medición indican que para un complejo comercial de 200.000 metros cuadrados, la amplitud de las fluctuaciones de potencia reactiva en su sistema HVAC puede alcanzar el 40% de la capacidad total. Esta característica dinámica requiere que el dispositivo de compensación tenga una capacidad de respuesta a nivel de milisegundos.

El camino técnico de la solución de gobernanza compuesta

Frente a condiciones de trabajo complejas que incluyen iluminación LED de alta densidad y sistemas HVAC, la mejor solución que pueden adoptar los administradores de energía de edificios comerciales es una estrategia de gobernanza jerárquica. Específicamente,Baterías de condensadores de compensación antiarmónicas de capacidad fija.Debe instalarse en el lado de bajo voltaje del transformador para equilibrar la carga reactiva básica. Mientras tanto, se deben implementar dispositivos de compensación dinámica en los circuitos de distribución de iluminación y HVAC para lograr un equilibrio local preciso de la potencia reactiva. Para la gestión de la contaminación armónica, los administradores de energía de los edificios comerciales deben configurar filtros activos y dispositivos de compensación pasiva para que funcionen juntos, evitando riesgos de resonancia y garantizando la eficacia de la gestión. Aunque esta solución compuesta tiene un costo de inversión inicial relativamente alto, puede recuperar el costo incremental en dos años mediante la mejora de la eficiencia energética.

Las Soluciones y el Compromiso Profesional de Geyue Electric

En el centro de I+D de Geyue Electric, el equipo técnico y de I+D de nuestra empresa ha desarrollado un sistema de gestión de energía inteligente para edificios comerciales adecuado para iluminación LED de alta densidad y sistemas HVAC. El objetivo es implementar sensores en nodos clave del circuito para recopilar datos de funcionamiento en tiempo real de los sistemas de iluminación y HVAC, y utilizar algoritmos de inteligencia artificial para predecir la tendencia de la demanda de energía reactiva durante la próxima media hora. Nuestro dispositivo de compensación de potencia reactiva de bajo voltaje adopta un diseño modular y admite regulación bidireccional de potencia reactiva capacitiva e inductiva, lo que garantiza que el tiempo de respuesta para la compensación de potencia reactiva sea inferior a 10 milisegundos. Para los subarmónicos específicos generados por la iluminación LED de alta densidad, también proporcionamos ramas de filtrado dedicadas, utilizando un enfoque de gobernanza separado para garantizar que todo el proceso de compensación de potencia reactiva no amplifique la contaminación armónica.

Geyue Electric comprende profundamente que la demanda de compensación de potencia reactiva de bajo voltaje en los edificios comerciales modernos ha ido más allá del concepto tradicional de corrección del factor de potencia y requiere soluciones personalizadas más inteligentes y flexibles. Nuestra empresa está dispuesta a brindarle un servicio de proceso completo, desde el diagnóstico y análisis hasta la integración de sistemas para sus proyectos de compensación de potencia reactiva de bajo voltaje en áreas comerciales. Esto le ayudará a crear un complejo comercial verdaderamente ecológico e inteligente. Si tiene alguna pregunta, no dude en contactarnos eninfo@gyele.com.cn.
