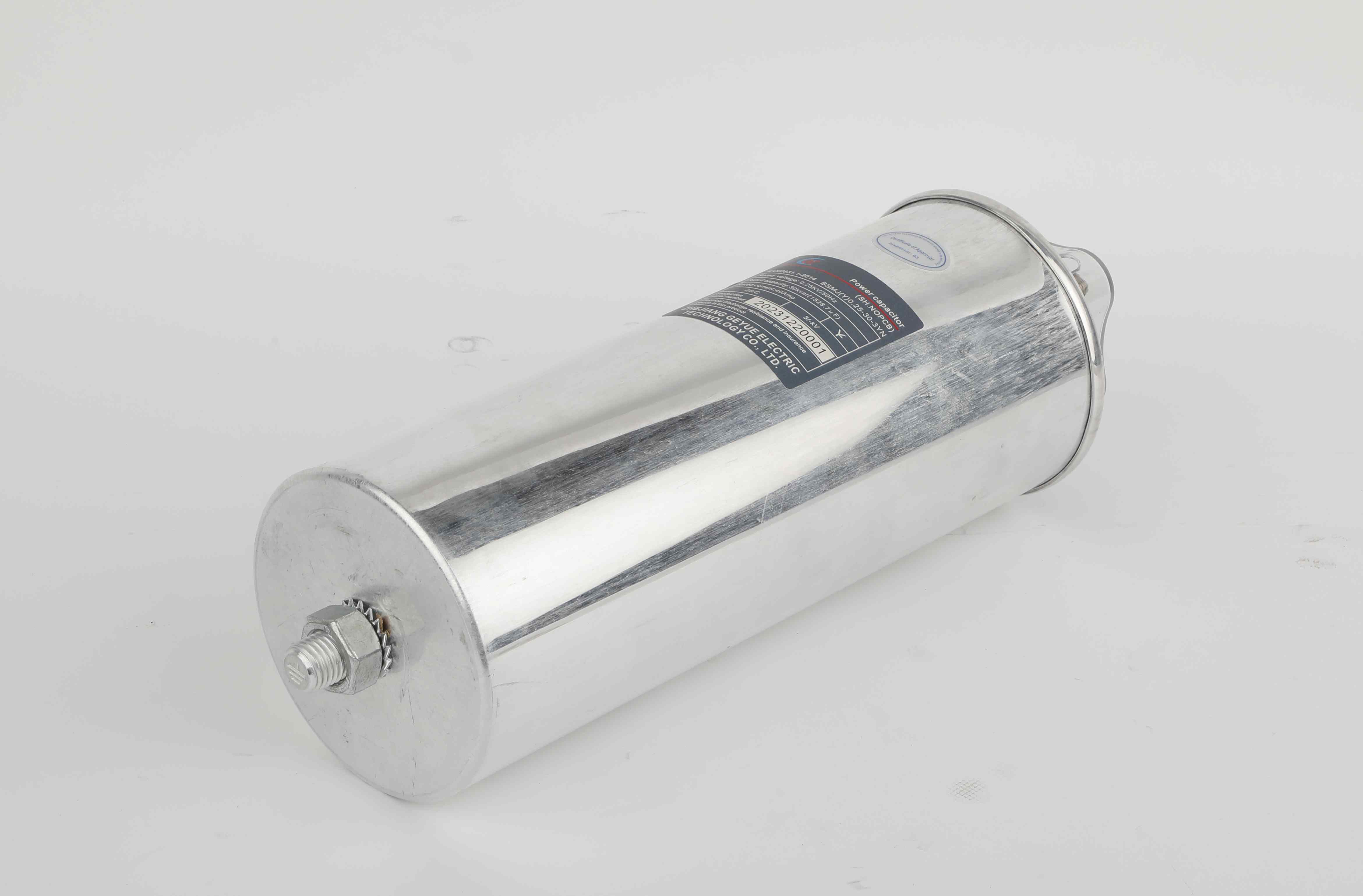

¿Son seguros sus condensadores de PFC? 5 Se sobrecalientan señales de advertencia que no puedes ignorar

Un incendio causado por el sobrecalentamiento de un condensador de PFC causará grandes pérdidas para el sistema de distribución de energía industrial. Basado en una biblioteca de decenas de miles de casos de fallas, Geyue Electric ha resumido cinco señales de sobrecalentamiento que deben intervenirse inmediatamente en escenarios industriales de compensación de potencia reactiva de bajo voltaje, lo que ayuda a su empresa a evitar pérdidas inesperadas de más de seis cifras.

Señal 1: Aumento anormal en la temperatura de la carcasa (> 75 ℃).

En condiciones de trabajo normales, cuando la temperatura ambiente es de 40 ℃, la temperatura de carcasa del condensador PFC no excederá 55 ℃. Si la temperatura de carcasa del condensador PFC excede 55 ℃ y alcanza el rango de temperatura de advertencia de 60 a 75 ℃, debe investigar rápidamente la causa del aumento de la temperatura. Si la temperatura de la carcasa del condensador PFC se acerca por encima de 75 ℃, debe intervenir manualmente para evitar que el condensador PFC continúe operando. Puede usar un imágenes térmicas infrarrojas para medir con precisión la temperatura de la carcasa del condensador PFC. También puede simplemente determinar si la carcasa está sobrecalentada presionando su palma contra ella. Si su palma no puede mantenerse contra la carcasa durante 5 segundos, podemos determinar que la carcasa está sobrecalentada.

Señal 2: desequilibrio de corriente trifásica> 15%.

Cuando el desequilibrio de corriente trifásica en un sistema de compensación de potencia reactiva de bajo voltaje excede el 15%, varios peligros ocultos seguirán uno tras otro, que van desde el daño del equipo hasta el colapso del sistema, como la descomposición de los componentes internos en los condensadores de PFC, o la existencia de la corriente cero secuencial en el sistema. Puede calcular el grado de desequilibrio de la corriente trifásica en el sistema utilizando la siguiente fórmula: Desvalor de grado = (i_max - i_avg)/i_avg × 100%. Cuando el desequilibrio de corriente trifásica es mayor al 15%, debe desconectar inmediatamente este grupo de condensadores de PFC y usar un medidor LCR para solucionar los valores de capacitancia de cada fase.

Señal 3: decoloración o abultamiento del recubrimiento protector.

De acuerdo con los principios termodinámicos de los materiales y las leyes electroquímicas, la decoloración y el abultamiento del recubrimiento protector de los condensadores de PFC son en realidad señales visuales del deterioro de los materiales internos de los condensadores, lo que refleja directamente la falla progresiva de la película dieléctrica, la capa de metalización y los materiales de envasado. El deterioro del material del recubrimiento protector del condensador se divide en tres etapas. Las temperaturas correspondientes a cada etapa se refieren a las temperaturas del punto caliente dentro del condensador, en lugar de las temperaturas de la superficie de la carcasa. En la primera etapa, "oxidación inicial", cuando la temperatura del punto caliente está entre 70 ℃ y 90 ℃, la película de polipropileno oxida y el recubrimiento protector del condensador se vuelve ligeramente amarillo. La segunda etapa, "descomposición a mitad de período", ocurre cuando la temperatura máxima del punto caliente es entre 90 ℃ y 110 ℃. La capa de metalización migra y el recubrimiento protector del condensador está dorado localmente. En la tercera etapa, "colapso terminal", cuando la temperatura del punto caliente excede los 120 ℃, el dieléctrico vaporiza y se expande, lo que hace que el recubrimiento protector del condensador se abulque y estalla. Si el abultamiento del condensador no se trata a tiempo, causará un cortocircuito interfase en todo el sistema de distribución de energía en unos pocos días.

Señal 4: El condensador emite un olor dulce y quemado.

Cuando los condensadores de PFC están en un estado de sobrecalentamiento severo o a punto de fallar, se producirá un olor especial. Cuando la temperatura del punto caliente dentro del condensador alcanza 90-100 ℃, la película dieléctrica de polipropileno dentro del condensador de película de autocuración inicialmente oxidará y emitirá un sabor ligeramente dulce de miel. Cuando la temperatura del punto caliente dentro del condensador alcanza 110 ℃ -130 ℃, las dendritas crecen en la capa metalizada, dando un fuerte olor a caramelo. Cuando la temperatura del punto caliente dentro del condensador excede los 130 ℃, la película dieléctrica de polipropileno dentro del condensador de la película de autocuración sufrirá una reacción de agrietamiento térmico. Después de que el dieléctrico carboniza, emite un olor mixto dulce y picante. Cuando huele el olor anterior, use inmediatamente una máscara de gas, corte la potencia y ventilado, use un imágenes térmicas infrarrojas para confirmar la temperatura de la carcasa (el contacto directo está prohibido si supera los 80 ℃) y use un ventilador a prueba de explosión para eliminar el gas descompuesto para evitar la ignición de las chispas eléctricas.

Señal 5: El sistema de alerta temprana del condensador inteligente genera un código de alarma.

Si se instala un sistema de alarma de condensador inteligente en el circuito, cuando la temperatura del nodo excede el umbral de seguridad, el sistema de advertencia generará un código de alarma dedicado. Debe permitir que el condensador funcione a una capacidad reducida en 30 minutos. Cuando el valor de ESR aumenta en un 30%, el sistema de alerta temprana inteligente generará un código de alarma dedicado. Debe cortar inmediatamente la fuente de alimentación y evacuar a las personas dentro de un radio de 3 metros a su alrededor.

Un condensador sobrecalentado no es solo un asesino que trae riesgos potenciales, sino también el fusible de los riesgos sistémicos. Para evitar los peligros causados ​​por el sobrecalentamiento de condensadores, Geyue Electric sugiere sinceramente que los usuarios industriales usan el sensor de fibra óptica infrarroja redundancia dual para el monitoreo de la temperatura en tiempo real, instale un 7%reactores en seriepara el control pre-armónico, y establezca programas rápidos de aislamiento y enfriamiento y otros planes de emergencia. Es mejor aprovechar el día que elegir el correcto. ¡Ahora, use una imagen térmica para escanear su gabinete de condensador y eche un vistazo! ¿Encontraste que la temperatura del punto caliente excede los 65 ℃? Escribe a: info@gyele.com.cn, comuníquese con el equipo profesional de Geyue Electric para compartir sus preocupaciones ~
