¿Cómo se debe optimizar la selección de dispositivos de conmutación (contactores, tiristores e interruptores compuestos) en función de las características de carga?

En el sistema de compensación de potencia reactiva de bajo voltaje, el dispositivo de conmutación sirve como componente central, y su rendimiento afecta directamente la estabilidad, la velocidad de respuesta y la vida útil del equipo de compensación.Contactores, tiristores yinterruptores compuestosson métodos de conmutación comunes, cada uno con sus propios escenarios aplicables. Como fabricante de equipos de compensación de potencia reactiva de bajo voltaje, Geyue Electric entiende completamente que la selección del interruptor debe combinarse de cerca con las características de carga para lograr el funcionamiento óptimo del sistema. Las características de carga incluyen factores como el tipo de carga, la frecuencia de variación, el choque de corriente y el contenido armónico, que determinan la velocidad de conmutación, la durabilidad y la capacidad anti-interferencia del interruptor. Por lo tanto, la selección científica de los interruptores no solo puede mejorar significativamente la calidad de energía del sistema eléctrico, sino que también ayudar a los usuarios a lograr una gestión eficiente de energía al reducir los costos de consumo de energía y mantenimiento.

Clasificación e influencia de las características de carga

Comprender las características de la carga es un requisito previo para seleccionar el dispositivo de conmutación, ya que las características de la carga determinan la tensión eléctrica y las condiciones ambientales que el dispositivo de conmutación debe soportar. En aplicaciones industriales, las cargas generalmente se clasifican principalmente en cargas resistivas, cargas inductivas y cargas capacitivas, etc. Las cargas resistivas, como los equipos de iluminación y calefacción, tienen corrientes y voltajes en la misma fase, lo que puede resultar en una corriente de entrada relativamente pequeña durante la conmutación del interruptor, pero el requisito de velocidad de respuesta del interruptor no es alto. Las cargas inductivas, como motores y transformadores, son propensas a generar sobrecorrientes de alta amplitud y picos de voltaje durante la conmutación del interruptor, lo que requiere que el dispositivo de conmutación tenga fuertes capacidades antichoque y funciones rápidas de extinción del arco. Las cargas capacitivas se encuentran comúnmente en los propios condensadores de compensación. El proceso de conmutación de los condensadores de compensación puede causar sobretensiones instantáneas, especialmente cuando se cambian con frecuencia, lo que probablemente cause desgaste o sobrecalentamiento de los puntos de contacto del dispositivo de conmutación.

Además, la frecuencia de los cambios de carga y el contenido de armónicos también son factores cruciales a la hora de seleccionar un interruptor. Para cargas que cambian rápidamente, como máquinas de soldar y equipos de conversión de frecuencia, se requiere un dispositivo de conmutación con capacidad de conmutación de alta frecuencia para evitar fluctuaciones de voltaje causadas por retrasos en la respuesta. En un entorno con altos armónicos, como un sistema de transmisión de frecuencia variable, puede causar resonancia eléctrica o problemas de sobrecalentamiento, lo que exige un diseño que pueda resistir la interferencia armónica. Geyue Electric ha descubierto en la práctica que ignorar las características de la carga a menudo conduce a un fallo prematuro del interruptor o a un efecto de compensación deficiente. Por lo tanto, un análisis en profundidad del tipo de carga y modo de funcionamiento es el primer paso para optimizar la selección del interruptor.

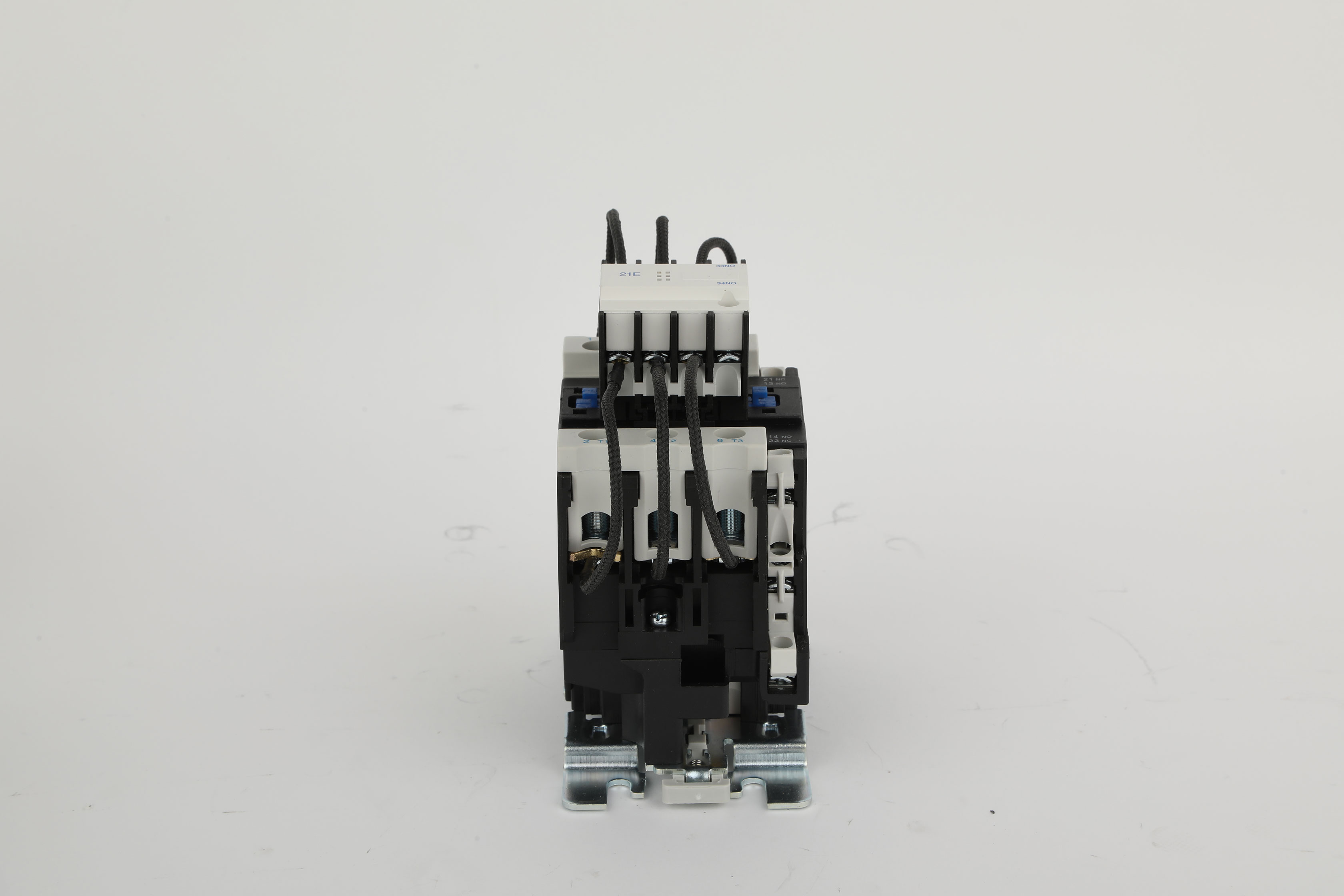

Los escenarios y limitaciones aplicables de los contactores

Como dispositivo de conmutación mecánico, el contactor se utiliza ampliamente en la compensación de potencia reactiva debido a su bajo costo, estructura simple y alta confiabilidad. El contactor logra la conmutación impulsando electromagnéticamente el contacto para cerrar o abrir. Es adecuado para escenarios donde la carga cambia lentamente y la frecuencia de conmutación es baja. Por ejemplo, en un sistema de distribución estable, el contactor puede manejar eficazmente cargas resistivas o inductivas suaves, y es fácil de mantener y tiene una larga vida útil. Sin embargo, al conmutar cargas inductivas o capacitivas, el contactor puede generar arcos y desgaste mecánico. Especialmente bajo operaciones frecuentes, los puntos de contacto del contactor son propensos a la erosión, lo que conduce directamente a un aumento de la resistencia de contacto y al consumo de energía.

Geyue Electric señala que entre todos los dispositivos de conmutación, los contactores tienen velocidades de respuesta relativamente más lentas, generalmente con tiempos de respuesta que exceden varias decenas de milisegundos. Esto hasta cierto punto limita su aplicación en compensación dinámica. Para cargas que cambian rápidamente, como las de las cargas inductivas, el retraso de conmutación de los contactores puede conducir a una compensación prematura, afectando así la calidad de la energía eléctrica. Además, en ambientes de alto armónico, el mecanismo electromagnético de los contactores puede interferir con armónicos, lo que puede dar como resultado acciones incorrectas o ruido del mecanismo electromagnético. Por lo tanto, aunque los contactores tienen ventajas en proyectos sensibles a los costos, sus limitaciones requieren que los usuarios consideren cuidadosamente las características de carga al seleccionar el equipo y eviten usar contactores como dispositivos de conmutación en escenarios con cargas cambiantes de alta velocidad o cargas de alta impacto.

Las ventajas y los campos de aplicación de los tiristores

Como dispositivo de conmutación de semiconductores, los tiristores son reconocidos por su falta de contactos, respuesta de alta velocidad y alta confiabilidad. A diferencia de los contactores, los tiristores son particularmente adecuados para aplicaciones en entornos de carga con conmutación rápida y frecuente. Al controlar la señal de la puerta, los tiristores pueden lograr la conmutación de voltaje cero, eliminando efectivamente las corrientes de la ondulación y los picos de voltaje, y compensando con precisión las cargas inductivas y capacitivas. Por ejemplo, en situaciones en las que las fluctuaciones de carga son frecuentes, como en las fábricas de acero o las líneas de producción automotriz, los tiristores pueden completar la conmutación dentro de los milisegundos, asegurando la optimización en tiempo real del factor de potencia y reduciendo significativamente las fluctuaciones de voltaje y corriente en la cuadrícula de potencia.

Geyue Electric enfatiza que las ventajas de los tiristores se encuentran en su larga vida útil y de bajo requisitos de mantenimiento. En segundo lugar, dado que los tiristores no tienen componentes mecánicos, son menos susceptibles a los efectos de desgaste o arco en comparación con los contactores. Finalmente, pero no menos importante, los tiristores funcionan de manera estable en ambientes armónicos altos y pueden soportar ciertas perturbaciones eléctricas. Sin embargo, los tiristores también tienen desventajas como los requisitos de disipación de calor y alto costo de alto costo. Al aplicar tiristores para cambiar en condiciones de alta temperatura o alta corriente, un dispositivo de disipación de calor debe estar equipado simultáneamente; De lo contrario, es muy probable que los tiristores se dañen debido al sobrecalentamiento. Además, los tiristores pueden generar corriente de fuga en condiciones de baja carga, lo que afecta significativamente la eficiencia de conmutación. Por lo tanto, antes de seleccionar tiristores, es necesario evaluar cuidadosamente la frecuencia de conmutación de la carga y las condiciones de gestión térmica para garantizar el equilibrio entre el rendimiento económico y el rendimiento en el sistema de compensación de potencia reactiva.

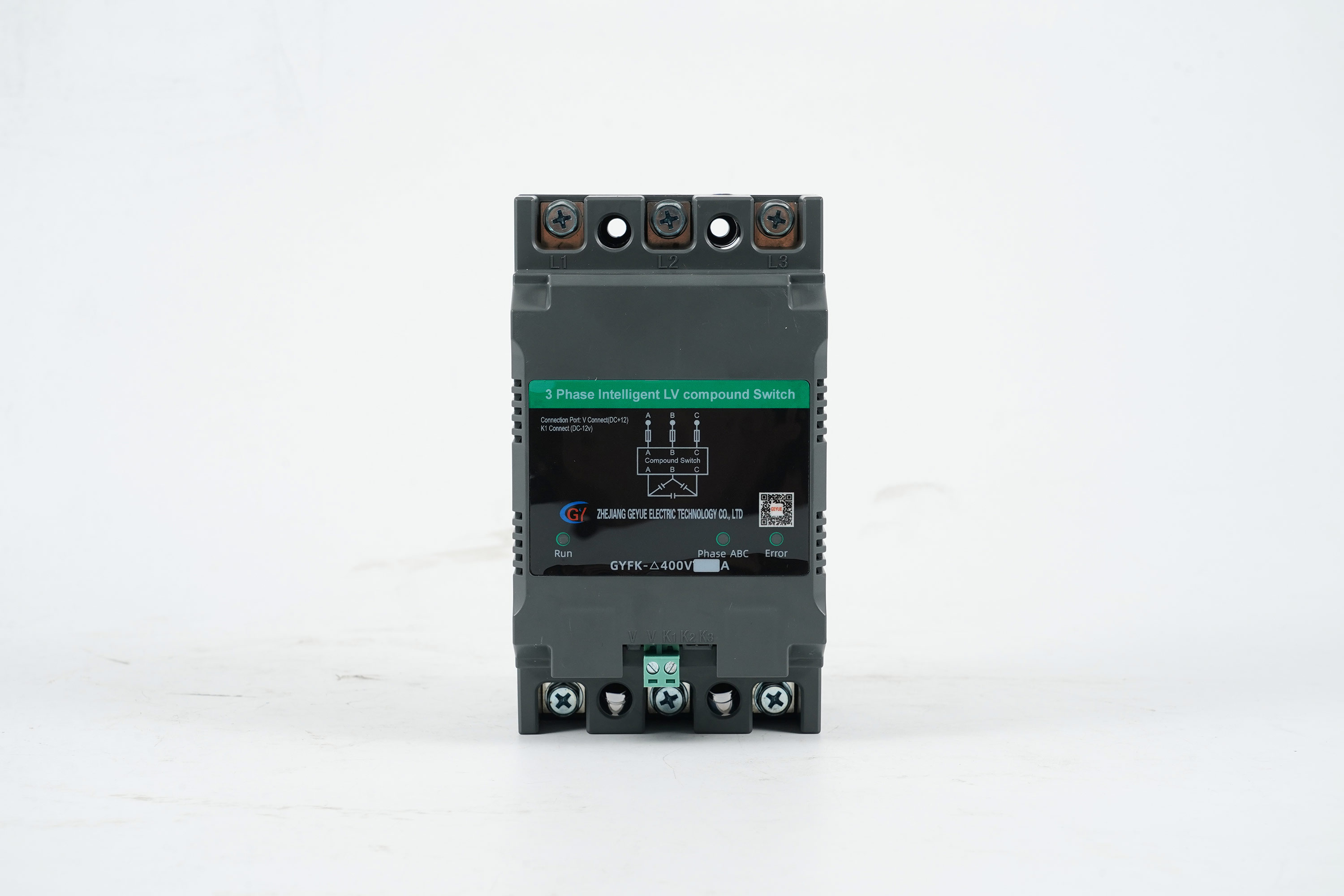

Esquemas de integración y optimización para interruptores compuestos

Los interruptores compuestos combinan las ventajas de los contactores y los tiristores, logrando un proceso de conmutación optimizado a través del control inteligente. En la etapa inicial, el interruptor compuesto utiliza el tiristor para la conmutación de voltaje cero para evitar el choque de corriente; Posteriormente, el contactor asume la corriente de estado estacionario, reduciendo el consumo de energía y la pérdida de calor. Este diseño hace que los interruptores compuestos sean adecuados para escenarios de carga mixta, como sistemas industriales con equipos de carrera estable y cargas con frecuencia fluctuantes. Geyue Electric ha verificado en múltiples proyectos que los interruptores compuestos pueden mejorar significativamente la durabilidad y la eficiencia energética del interruptor, especialmente en entornos de alto impacto o altos armónicos.

La optimización de los interruptores compuestos se encuentra en su capacidad adaptativa, que puede ajustar automáticamente la estrategia de conmutación de acuerdo con las características de carga. Por ejemplo, en escenarios de alta carga inductiva, como el inicio del motor, los interruptores compuestos primero usan tiristores para una transición suave y luego cambian a contactores para mantener el funcionamiento, reduciendo así el estrés eléctrico. Al mismo tiempo, los interruptores compuestos resuelven los problemas de disipación de calor de los tiristores puros y mejora la confiabilidad del sistema. Sin embargo, las estructuras de los interruptores compuestos son complejas, sus costos son más altos que los de los interruptores individuales y tienen mayores requisitos para la lógica de control. Geyue Electric sugiere que en los casos en que las características de carga son variables o donde se requiere estrictamente la eficiencia energética, los interruptores compuestos pueden ser las opciones preferidas. A través del diseño integrado, los interruptores compuestos pueden lograr una reducción en los costos operativos a largo plazo.

Como fabricante de equipos de compensación de potencia reactiva de bajo voltaje, Geyue Electric ha obtenido información a través de años de práctica: la selección de dispositivos de conmutación debe basarse en el análisis de carga integral y la evaluación económica técnica. Recomendamos que los usuarios primero realicen el diagnóstico característico de carga, que incluye, entre otros, medir el tipo de carga, la frecuencia de variación, los armónicos actuales y las condiciones de temperatura, etc. Para cargas resistivas estables, los contactores pueden ser suficientemente económicos; Para cargas dinámicas rápidas, los tiristores o los interruptores compuestos son más preferidos. Geyue Electric proporciona soluciones personalizadas profesionales, a través de pruebas de simulación y monitoreo en tiempo real, para ayudar a los usuarios a coincidir con el tipo de dispositivo de conmutación más adecuado. Si está buscando un proveedor de soluciones de compensación de potencia reactiva adecuada, no dude en contactarnos eninfo@gyele.com.cn. Nuestro equipo técnico se comunicará con usted.
