Reactor en serie de bajo voltaje

En las redes eléctricas industriales modernas, las cargas no lineales, como los convertidores de frecuencia y los equipos rectificadores, actúan como "emisores de armónicos", inyectando constantemente contaminación armónica de alta frecuencia en la red a la que están conectados. Los condensadores de potencia, que son responsables de la compensación de la potencia reactiva, a menudo son los más afectados por los "ataques" armónicos y frecuentemente sufren daños por sobrecalentamiento o incluso provocan accidentes por resonancia. En un entorno tan altamente contaminado por armónicos, los reactores en serie de bajo voltaje son absolutamente necesarios: pueden transformarse en los "caballeros leales" que salvaguardan la seguridad de la red, rescatan todo el sistema de compensación de potencia reactiva de bajo voltaje de peligros de falla y utilizan su ingenioso diseño electromagnético para construir una línea de defensa sólida para los bancos de capacitores de potencia.

Las perturbaciones armónicas no afectan simplemente a un único componente del condensador; en cambio, desencadenan una reacción en cadena negativa en toda la red de suministro de energía, formando un círculo vicioso que va desde la "amplificación del problema" hasta el "daño concentrado". Las corrientes armónicas de alta frecuencia provocan un aumento significativo en la pérdida dieléctrica de los condensadores, lo que provoca un sobrecalentamiento anormal dentro de los condensadores y un envejecimiento acelerado del aislamiento. Lo que es aún más peligroso es que cuando la frecuencia de los armónicos en la red eléctrica está cerca de la frecuencia inherente del circuito "condensador-red eléctrica", se produce una resonancia paralela inesperada y el voltaje armónico significativamente elevado impulsará decenas de veces más corriente armónica en este ciclo. En este círculo vicioso donde los armónicos son los culpables, las malas acciones cometidas por los armónicos en los capacitores son como aplicar artificialmente descargas eléctricas continuas de alto voltaje entre los terminales de los capacitores, lo que es muy probable que haga que los capacitores se abulten, exploten o se incendien, amenazando seriamente la seguridad del sistema de distribución de energía.

La forma en que los Reactores en Serie de Baja Tensión salvaguardan la red eléctrica radica en la sabiduría de “reconstruir la impedancia”. El reactor en serie combina su reactancia inductiva (XL) con la reactancia capacitiva (XC) en serie para formar un circuito combinado sensible a frecuencias específicas, conocido como "filtro sintonizado". Usemos una metáfora para entender esto: podemos considerar un grupo de condensadores como un camino ancho que está "abierto" a todas las frecuencias de corriente. Los armónicos pueden entrar libremente en esta vía y causarle una grave congestión (sobrecarga). La función del reactor en serie es instalar una "caseta de peaje inteligente" en la intersección, bloqueando casi todas las corrientes armónicas del exterior. Mediante cálculo y coincidencia precisos, este circuito combinado (un grupo de capacitores y un reactor en serie) presenta características capacitivas a la onda fundamental (50Hz), es decir, la caseta de peaje da luz verde a la onda fundamental, asegurando que la compensación de potencia reactiva no se vea afectada en absoluto; mientras que para los armónicos objetivo más dañinos (como 5º/250Hz), este circuito combinado presenta una impedancia total muy alta, es decir, la cabina de peaje da luz roja a los armónicos objetivo, formando una "barrera electromagnética" sólida. El resultado es que la gran mayoría de las corrientes armónicas son eliminadas por esta barrera y fluyen por caminos con menor impedancia del sistema o son absorbidas por dispositivos de filtrado, reduciendo así significativamente la corriente armónica que fluye a través de los condensadores, evitando fundamentalmente la amplificación de resonancia.

La primera capa de triple protección del Reactor Serie de Baja Tensión se manifiesta principalmente como protección directa de los condensadores. El reactor reduce significativamente la capacidad de transporte de corriente armónica y la pérdida dieléctrica de los condensadores, restablece la temperatura de funcionamiento de los condensadores a la normalidad y garantiza la vida útil de los condensadores. La segunda capa de triple protección se manifiesta en la mejora del nivel de seguridad del sistema. El reactor suprime eficazmente las sobretensiones y sobrecorrientes resonantes que pueden poner en peligro todo el sistema de distribución de energía, lo que permite que el funcionamiento de transformadores y cables sea más estable. La tercera capa de triple protección se manifiesta en la optimización de la eficiencia de compensación. En un entorno de corriente limpia, el capacitor puede activar con mayor precisión la reactancia capacitiva requerida, mejorando la eficiencia de la corrección del factor de potencia y evitando acciones de disparo incorrectas o fallas de compensación causadas por armónicos.

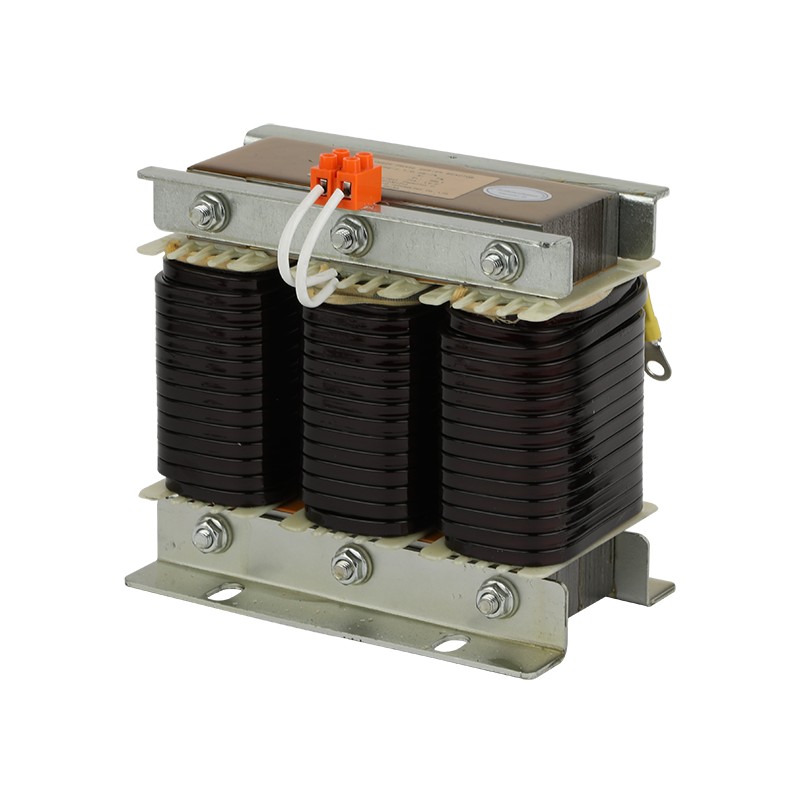

Geyue Electric comprende plenamente que el control armónico no es una batalla librada por un solo componente, sino más bien una guerra de defensa de la red que requiere un diseño preciso y una coordinación del sistema. Geyue Electric no solo proporciona "caballeros guardianes" confiables y de alto rendimiento, los reactores en serie de bajo voltaje de la serie CKSG, sino que también se compromete a ofrecer a los usuarios un conjunto completo de soluciones de compensación de potencia reactiva de bajo voltaje, desde medición precisa y análisis de armónicos hasta un diseño de compensación de filtrado personalizado. Nuestro equipo técnico está capacitado para diagnosticar las características de fuentes armónicas en el lugar y adaptar la tasa de reactancia y la capacidad de compensación más adecuadas para los usuarios, asegurando que el reactor y el capacitor trabajen juntos para lograr la mejor eficiencia de protección. Elegir Geyue significa que ha seleccionado la capacidad de interpretación sistemática y la capacidad práctica de resolución de problemas relacionados con la calidad de la energía. Estamos dispuestos a salvaguardar cada vatio de electricidad en su sistema de distribución mediante operaciones seguras, limpias y eficientes con tecnología profesional y productos confiables.
