Geyue Electric fabrica una gama completa de condensadores de potencia de bajo voltaje para aplicaciones industriales, comerciales y de energía renovable. Ya sea que necesite capacitores estándar para un gabinete de compensación centralizada o capacitores inteligentes compactos para un panel modular, el modelo correcto depende del voltaje del sistema, los kvar requeridos y las condiciones armónicas.
¿Qué es un condensador de potencia?
Un condensador de potencia es un componente eléctrico pasivo que almacena energía en un campo eléctrico. En sistemas de energía de bajo voltaje, se utiliza principalmente para compensación de potencia reactiva y corrección del factor de potencia. Al proporcionar energía reactiva cerca de la carga, el capacitor reduce la cantidad de potencia reactiva que debe ser suministrada por la red pública, lo que reduce la corriente, reduce las pérdidas y mejora la estabilidad del voltaje.
Cómo funciona
Cuando se conecta en paralelo con una carga inductiva, el condensador y la carga intercambian potencia reactiva. El condensador suministra la potencia reactiva que necesita la carga, por lo que la red sólo suministra la potencia activa. Esto reduce el ángulo de fase entre el voltaje y la corriente, aumenta el factor de potencia y libera capacidad en transformadores, cables y aparamenta.
Beneficios clave de la compensación del condensador de potencia
Corrección del factor de potenciaAumenta el PF a 0,95 o más y evita cargos de penalización por servicios públicos.
Compensación de potencia reactivaSuministra energía reactiva in situ en lugar de extraerla de la red.
Calidad del voltajeEstabiliza el voltaje del bus y reduce la caída de voltaje y el parpadeo.
Reducción de pérdidasReduce las pérdidas de línea y transformador y libera capacidad del transformador.
Mitigación armónicaCon reactores en serie, los bancos desafinados limitan las corrientes armónicas.
Mayor vida útil del equipoReduce el estrés térmico en cables, transformadores y aparamenta.
Tipos de condensadores de potencia de Geyue Electric

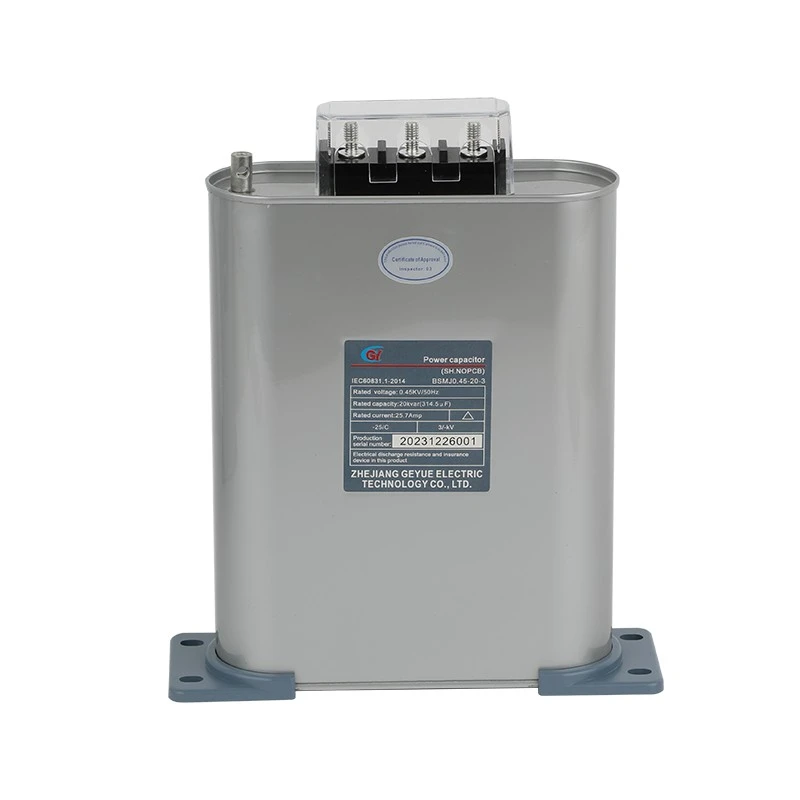

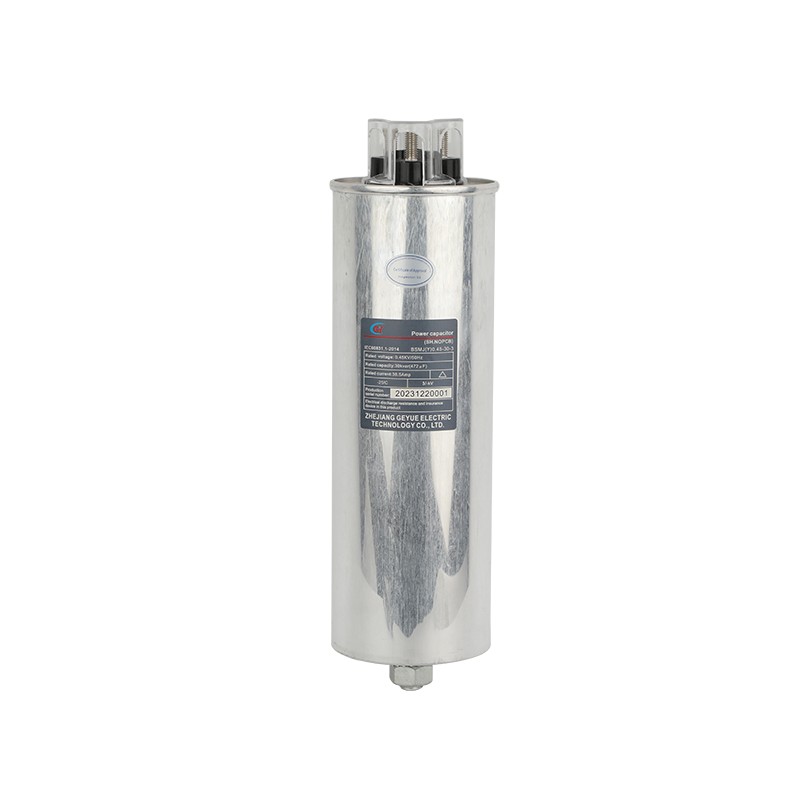

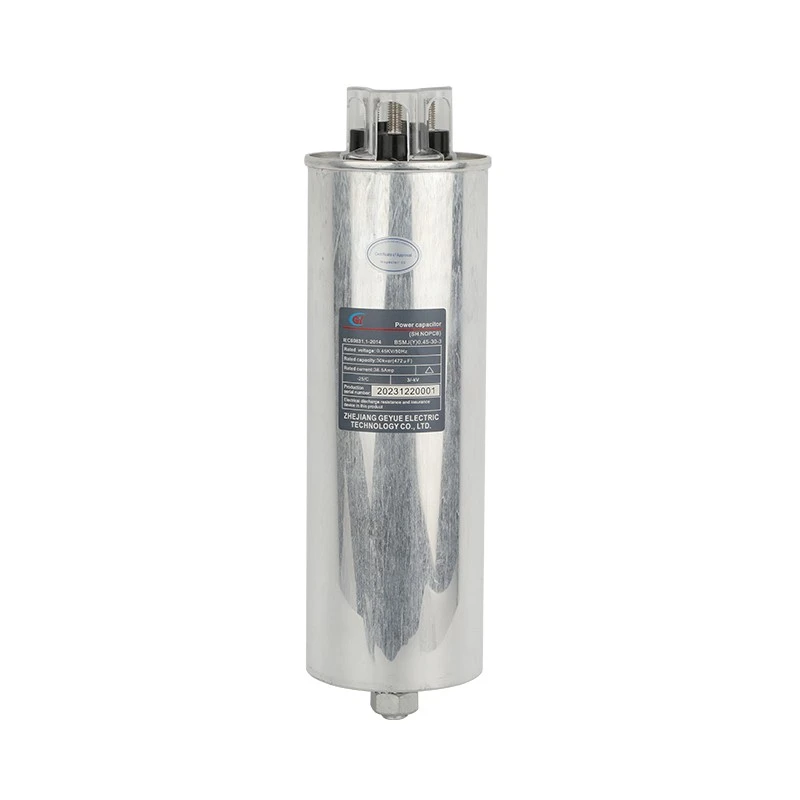

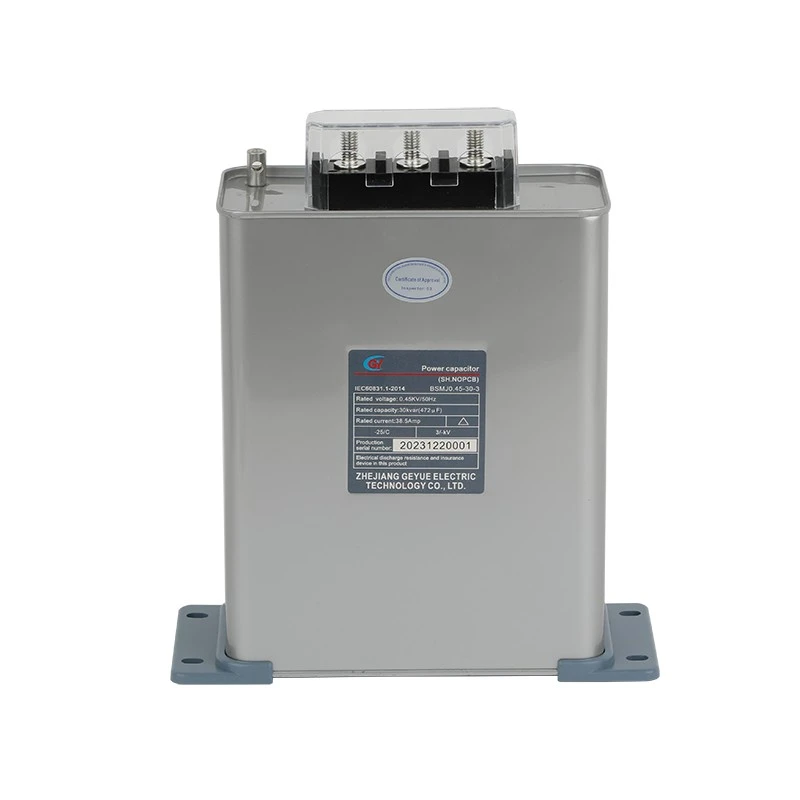

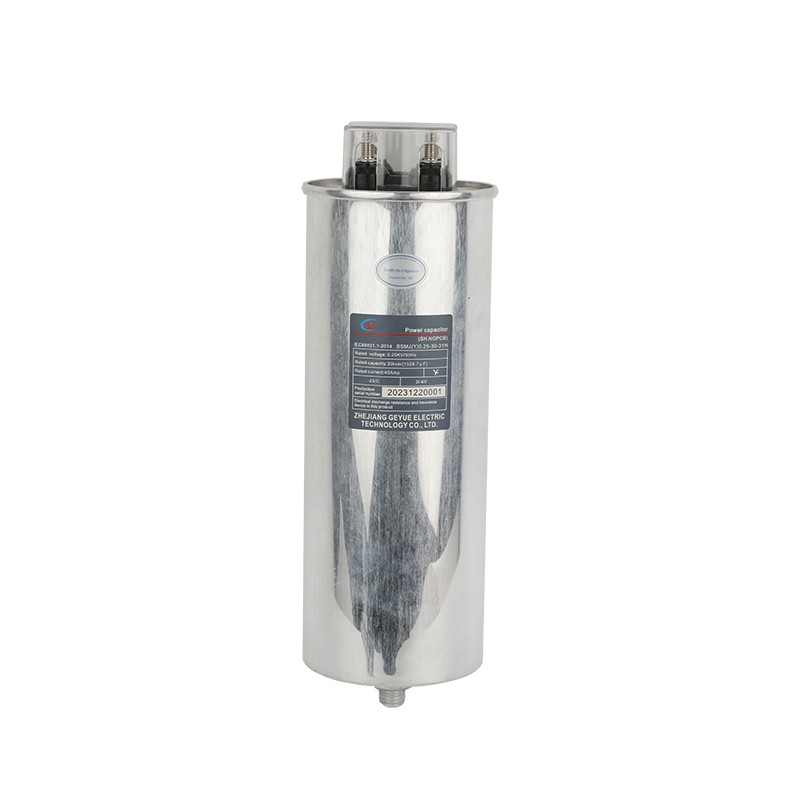

Condensador de derivación autorreparable
Película de polipropileno metalizado con dieléctrico autorreparable. Monofásicos, trifásicos, bifásicos ycilindro BSMJ / BSMJ-Ydiseños. Los tipos de fase dividida cuentan con un terminal de punto neutro para conmutación fase por fase en cargas desequilibradas.

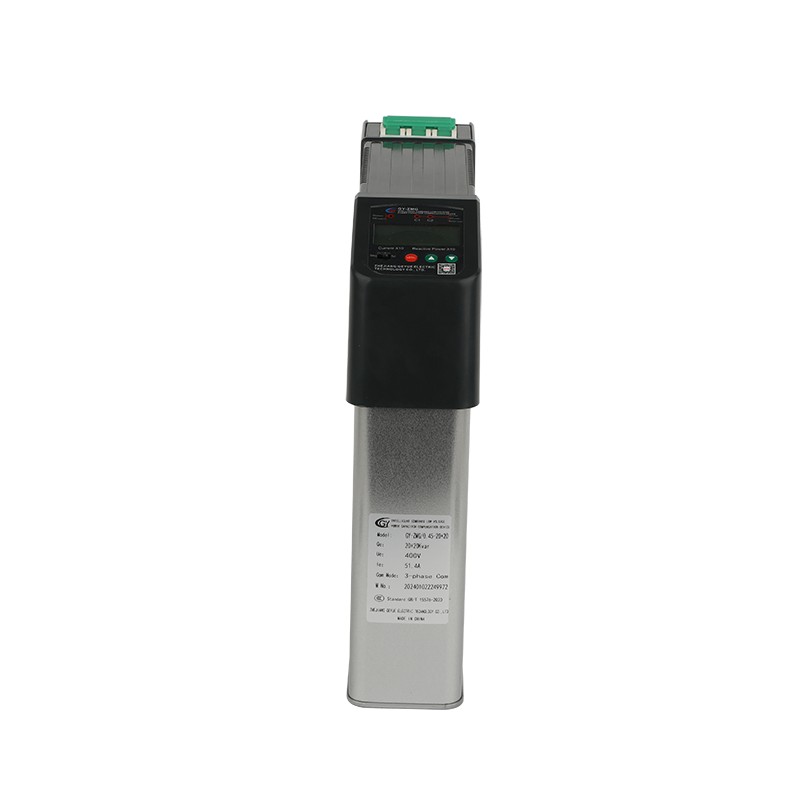

Condensador inteligente
Unidad integrada compacta que combina condensador, controlador, dispositivo de conmutación y protección en un solo módulo. La conmutación automática y el autodiagnóstico ahorran espacio en el panel y simplifican el cableado para modificaciones y gabinetes nuevos.
Banco de condensadores desafinados
Para sistemas ricos en armónicos, los condensadores se combinan conreactores en serie. La tasa de reactancia del 7% o 14% se selecciona según el espectro armónico para evitar resonancia y proteger el condensador.
Aplicaciones típicas
Plantas Industriales Motores y compresores Equipo de soldadura Climatización comercial Centros de datos Subestaciones Transformadoras Plantas Fotovoltaicas Almacenamiento de energía Estaciones de carga Tratamiento de agua
Especificaciones técnicas
| Parámetro | Valor típico |
|---|
| Tensión nominal | 0,23 kV – 1,2 kV (común: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Salida nominal | 5 – 50 kvar por unidad |
| Frecuencia nominal | 50Hz/60Hz |
| Conexión | Monofásico, trifásico, bifásico |
| Dieléctrico | Película de polipropileno metalizado autorreparable. |
| Protección | Seccionador de sobrepresión, fusible interno |
| Estándares | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Recinto | Lata/cilindro de aluminio, versión con gabinete disponible |
| Pérdidas | Bajas pérdidas dieléctricas, alta eficiencia. |
| Enfriamiento | Enfriamiento natural, enfriamiento forzado disponible para gabinetes |
Cómo elegir el condensador de potencia adecuado
Determinar los kvar requeridosCalcule la potencia reactiva necesaria a partir del factor de potencia actual y el factor de potencia objetivo.
Verificar el voltaje del sistemaElija un condensador clasificado para el voltaje de funcionamiento real, no solo para el voltaje nominal de la red.
Evaluar armónicosSi hay distorsión armónica, utilice reactores desafinados: tasa de reactancia del 7 % o 14 % por espectro armónico.
Elija el modo de compensaciónCompensación individual, grupal o centralizada y conmutación trifásica o bifásica para cargas desequilibradas.
Confirmar espacio de instalaciónCondensadores tipo lata estándar para bancos convencionales, capacitores inteligentes para paneles modulares compactos.
Plan de expansiónLos condensadores inteligentes modulares permiten un fácil crecimiento de la capacidad sin necesidad de recableado importante.
Consejos de instalación y mantenimiento
Instale los condensadores en un área bien ventilada, lejos de fuentes de calor.
Utilice contactores de condensadores o interruptores compuestos para limitar la corriente de entrada.
Verifique las conexiones con regularidad y apriete los terminales para evitar el sobrecalentamiento.
Inspeccione el seccionador de sobrepresión y reemplace cualquier unidad que haya operado.
En sistemas ricos en armónicos, utilice siempre reactores en serie y establezca la secuencia de conmutación correcta.
Siga los códigos eléctricos locales y el manual de instalación del capacitor.
Preguntas frecuentes
¿Para qué se utiliza un condensador de potencia?
Un condensador de potencia almacena y libera energía eléctrica en un sistema de CA. Su trabajo principal es la compensación de potencia reactiva y la corrección del factor de potencia, lo que mejora la eficiencia energética, reduce las pérdidas y estabiliza el voltaje en redes eléctricas industriales y comerciales.
¿Cuál es la diferencia entre un condensador en derivación autorreparable y un condensador inteligente?
A condensador en derivación autorreparableEs un condensador independiente conectado en paralelo con la carga, conmutado por un contactor y controlador externos. Uncondensador inteligenteIntegra el condensador, el controlador, el dispositivo de conmutación y la protección en un solo módulo, por lo que conmuta automáticamente y ocupa menos espacio en el panel.
¿Qué estándares cumplen los condensadores de potencia Geyue?
Nuestros condensadores de potencia se fabrican y prueban según GB/T 12747.1-2004 e IEC 60831-1:2014.
¿Puedo comprar condensadores de potencia directamente de fábrica?
Sí. Geyue Electric es un fabricante de condensadores de potencia directa en China. Suministramos tanto modelos estándar como especificaciones personalizadas, y aceptamos pedidos de diferentes volúmenes.
¿Cómo selecciono la tasa de reactancia para un banco de capacitores desafinados?
La tasa de reactancia depende del espectro armónico. Un reactor del 7% se usa comúnmente para sistemas con 5.° y 7.° armónicos, mientras que se usa el 14% cuando está presente el 3.° armónico. Nuestros ingenieros pueden ayudarlo a elegir la tarifa correcta según las condiciones de su sitio.
¿Ofrecen soporte técnico para la instalación y puesta en marcha?
Sí. Proporcionamos guías de instalación, diagramas de cableado y soporte técnico remoto. Para proyectos complejos, nuestros ingenieros pueden ayudar con el diseño y la puesta en servicio del banco de capacitores.
Sobre Electricidad Geyue
Geyue Electric es un fabricante profesional de condensadores de potencia con sede en Yueqing, Zhejiang, China. Diseñamos y producimos condensadores en derivación autorreparables, condensadores inteligentes y sistemas de compensación completos, y suministramos a clientes de todo el mundo productos confiables y soporte técnico.
¿Por qué trabajar con Geyue Electric?
Directo de fábricaFabricado en Yueqing, Zhejiang, China, con control total del proceso.
Estricto control de calidadCada unidad inspeccionada y probada antes del envío.
Gama completa de productoscondensadores,
Controladores APFC, contactores, interruptores, reactores, contadores.
Especificaciones personalizadasOpciones de voltaje, kvar y envolvente adaptadas a su proyecto.
Respuesta RápidaSoporte técnico oportuno y cotizaciones en todo el mundo.
Experiencia ExportadoraEmbalaje y logística confiable para los mercados internacionales.
Obtenga una cotización de condensadores de potencia
Díganos el voltaje de su sistema, los kvar requeridos, las condiciones armónicas y el tipo de instalación.
Nuestros ingenieros recomendarán el condensador de potencia adecuado para su proyecto.
