¿Cómo conduce el contactor CJ19 CA el sistema eléctrico?

¿Su equipo en su taller a menudo se descompone? Por ejemplo, cuando el motor comienza, el Contactor de CA se enciende y necesita ser reemplazado cada pocos meses, o el condensador a menudo se abulta y necesita ser reemplazado a tiempo. Estas fallas son causadas por la selección incorrecta delContactor de CA, El componente de control de núcleo del equipo eléctrico. Elegir el contactor de CA correcto puede aumentar en gran medida la vida útil del equipo. La cubierta de extinción de arco de cerámica del contactor de CA puede soportar el impacto de los arcos de temperatura extremadamente altos y cortar efectivamente grandes corrientes. Los contactos de aleación de plata especialmente hechos son muy duraderos, lo que le da al contactor de CA una vida extra larga. Lo más importante, el contactor de CA y el condensador del controlador trabajan juntos para mejorar significativamente el factor de potencia y reducir la pérdida de potencia innecesaria.

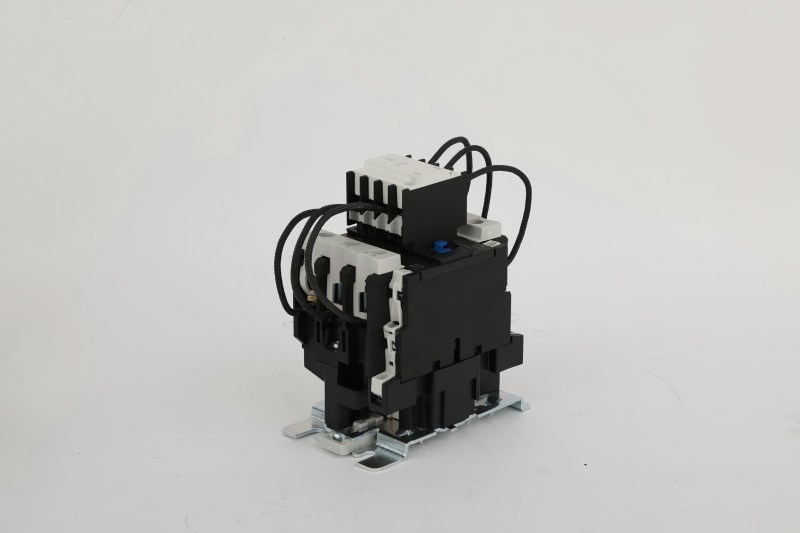

¿Qué es CJ19 AC Contactor?

CJ19 CA Contactor es un dispositivo de interruptor automático en gabinete de compensación de bajo voltaje. Se compone principalmente de tres conjuntos de contactos principales, bobina electromagnética y sistema de extinción de arco. Su función central es controlar la alimentación y apagar los motores, los calentadores eléctricos y otros equipos.

¿Cómo funciona?

Cuando la bobina electromagnética delContactor de CAestá energizado, se generará fuerza magnética en él, lo que atrae el núcleo interno de hierro, y el núcleo de hierro impulsa los tres conjuntos de contactos principales hasta que estén completamente cerrados para formar una ruta de resistencia de contacto baja. La corriente del circuito principal fluye suavemente al dispositivo de carga a través de los contactos principales cerrados para permitir que funcione.

Cuando se corta la fuente de alimentación de la bobina, la atracción electromagnética desaparece instantáneamente y depende de la energía del resumen del resumen, el núcleo de hierro y los contactos principales se separarán rápidamente, desconectar la corriente de carga rápidamente. Las chispas actuales se generarán cuando los contactos estén separados, pero elContactor de CAestá equipado con un sistema de extinción de arco. La cubierta de extinción de arco de cerámica soporta la radiación de alta temperatura y la presión de gas del arco. La lámina de metal incorporada puede cortar el arco largo en múltiples arcos cortos para el enfriamiento forzado y las chispas de extinción, inhibiendo efectivamente la disolución y salpicaduras del metal de contacto, protegiendo así los contactos de la quema y extendiendo su vida.

¿Cómo son los contactores de CA?Controlador de factor de potencia automático, condensadores de potencia y reactores en serie trabajan juntos?

En el sistema de compensación de potencia reactiva de bajo voltaje, el controlador, el contactor de CA, el condensador y el reactor trabajan juntos para mejorar en gran medida la eficiencia de la utilización de la energía eléctrica.

Primero, el controlador es el principal responsable de monitorear el estado de la red eléctrica y medir continuamente el factor de potencia real del sistema. Cuando se encuentra que el factor de potencia es más bajo que el valor establecido, el controlador emitirá una señal de conexión a la bobina operativa del contactor de CA. Luego, después de que el contactor de CA recibe la señal del controlador, su bobina electromagnética atraerá rápidamente para cerrar el contacto principal. Después de que se cierre el contacto principal, la corriente del circuito principal fluirá y conectará el banco del condensador conectado a él. Después de una conexión exitosa, el banco del condensador está conectado a la red eléctrica para funcionar, neutralizar la potencia reactiva y, por lo tanto, mejorar el factor de potencia general. Finalmente, elreactor en serieabsorbe y suprime la corriente armónica en la red eléctrica, protegiendo así el condensador del daño.

A través de este sistema, el controlador detecta, toma decisiones y instrucciones de problemas, el contactor de CA ejecuta la instrucción del interruptor, el condensador se coloca en la red eléctrica para implementar la compensación de potencia reactiva y el reactor protege el condensador. Los cuatro trabajan juntos para optimizar la eficiencia de operación de la red eléctrica y reducir el desperdicio de energía.

¿Cómo elegir el contactor de CA correcto?

Hay tres puntos clave en la selección de contactores de CA:

1. Al combinar la corriente, elija más grande en lugar de más pequeño. La corriente nominal del contactor de CA ≥ la corriente nominal de la carga * 1.25. Por ejemplo, la corriente nominal de un motor de 55kW es 110A y unContactor de CA≥ 137.5a se requiere. Seleccione la especificación 160A directamente.

2. Seleccione el voltaje de la bobina de acuerdo con la fuente de alimentación de control. Por ejemplo, si la fuente de alimentación es de 220V, elija la bobina AC220V, y si la fuente de alimentación es de 380V, elija la bobina AC380V.

3. Seleccione el nivel de protección según el entorno. Si está instalado en una caja de distribución limpia, elija IP20. Si está en un entorno polvoriento, elija IP54 o agregue una carcasa protectora.

En una oración: debe ser un 25% más grande que la corriente de carga, el voltaje de la bobina es relativo a la fuente de alimentación, y si el entorno de instalación está sucio, elija una alta protección.
