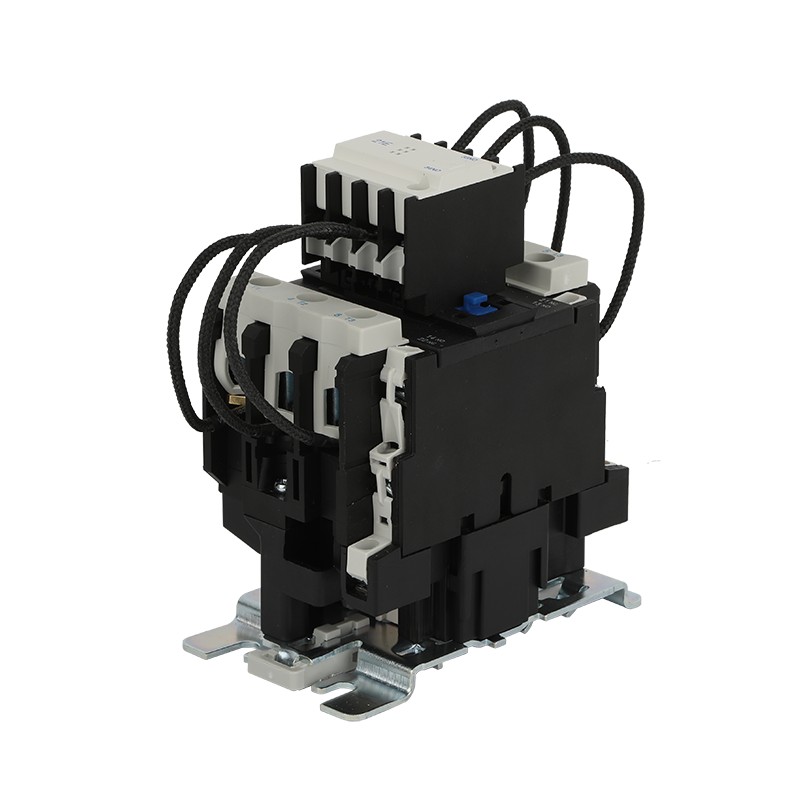

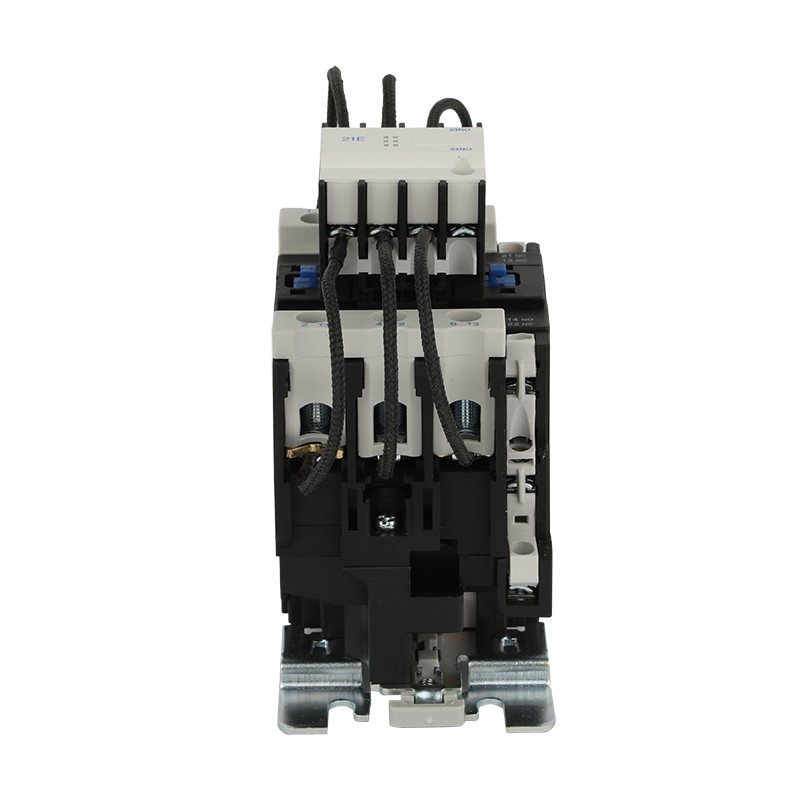

Contactor de CA de la serie CJ19 para el condensador de alimentación de conmutación

El contactor de CA de la serie CJ19 Geyue Electric para el condensador de potencia de conmutación contiene una posición vital en el gabinete de compensación de potencia reactiva de bajo voltaje, que está diseñado específicamente para encender o apagar con precisión la serie Geyue Electric BSMJ o la serie BSMJ (Y) de baja voltaje de los capacitores. Este contactor de CA CA de la serie CJ19 para cambiar el condensador de alimentación está ingeniosamente amueblado con un dispositivo de restricción de corriente de entrada avanzada. Tal dispositivo resulta altamente eficiente, ya que puede mitigar notablemente el impacto de cierre, minimizando así un daño potencial y garantizando un funcionamiento suave. Además, el contactor de CA de la serie CJ19 para cambiar el condensador de alimentación puede frenar la sobretensión que emerge durante el proceso de ruptura, ofreciendo un nivel adicional de protección y estabilidad a todo el sistema. Esta funcionalidad no solo aumenta la confiabilidad y la seguridad del equipo, sino que también facilita el funcionamiento eficiente y estable del gabinete de compensación de potencia reactiva de bajo voltaje en diversas aplicaciones.

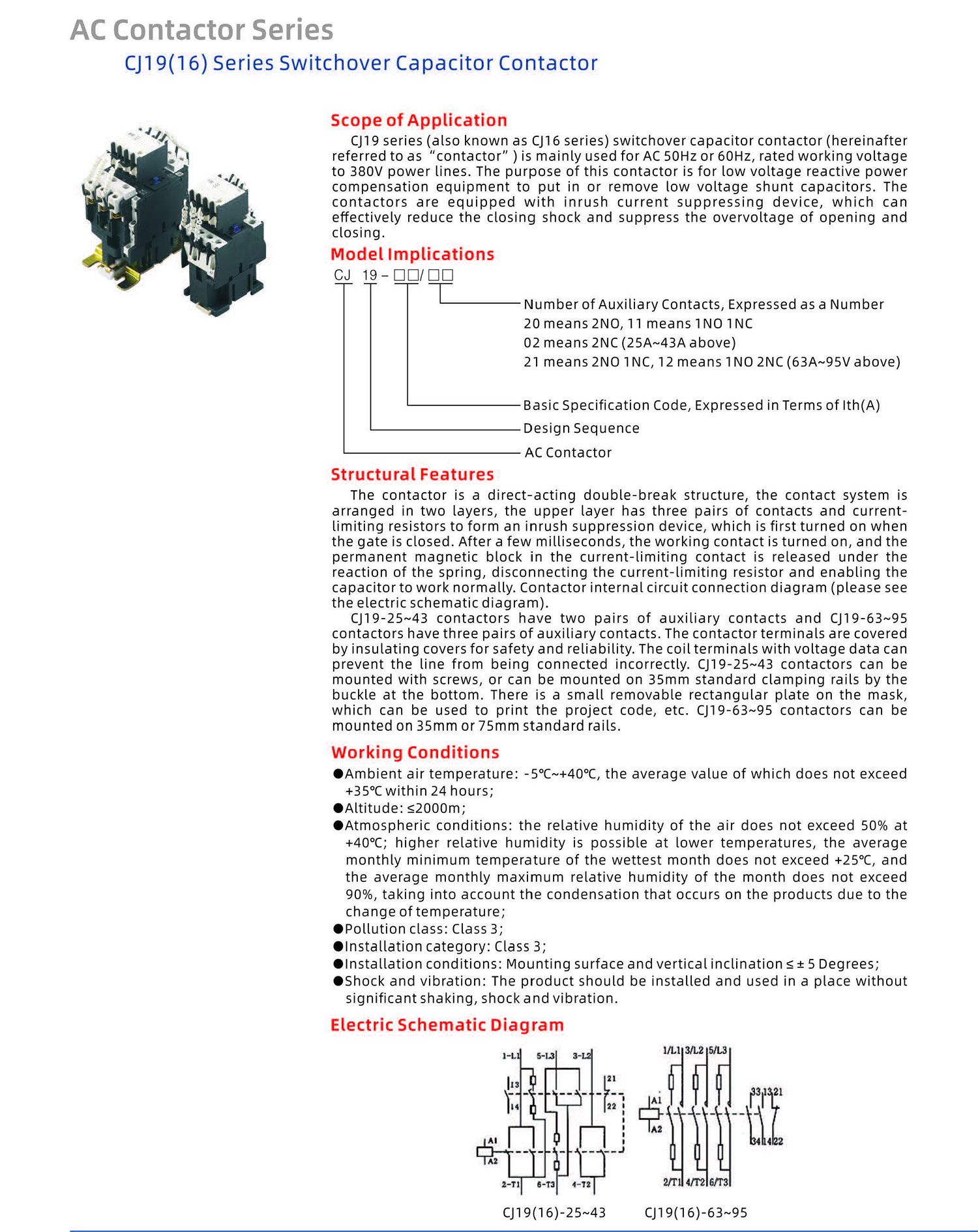

Geyue Electric diseñó el contactor de CA CA de la serie CJ19 para cambiar el condensador de alimentación en forma de una estructura de doble ruptura de acción directa. El sistema de contacto está dispuesto en dos capas distintas. Específicamente, los tres pares de contactos en la capa superior, en combinación con la resistencia limitante de corriente, forman el dispositivo de supresión de corriente de entrada muy efectivo. Cuando el interruptor se actúa para el cierre, los tres pares superiores de contactos están conectados inicialmente. Después de un breve período de unos pocos milisegundos, el contacto de trabajo se establece de forma segura. El bloqueo magnético permanente dentro del contacto limitante de corriente se libera bajo la fuerza reactiva del resorte. Simultáneamente, la resistencia limitante de la corriente está desconectada, lo que permite que el condensador de alimentación funcione de manera normal y estable. El contactor de CA de la serie CJ19 para cambiar los condensadores de energía con la corriente térmica de aire libre convencional de 25a, 32a y 43a tiene dos pares de contactos auxiliares, y los que tienen la corriente térmica de aire libre convencional de 65a, 85a y 95a tienen tres pares de contactos auxiliares.

Geyue Electric hace que cada terminal del contactor de CA de CA de la serie CJ19 para cambiar el condensador de energía envuelto con una cubierta aislante, lo que evita efectivamente cualquier peligro eléctrico potencial y garantiza un proceso de conexión seguro y confiable. Dicha característica de diseño mejora significativamente la seguridad general y el rendimiento del sistema contactor. Geyue Electric afirma considerable consideración al marcar el voltaje en el terminal de bobina del contactor de CA de la serie CJ19 para el condensador de potencia de conmutación.

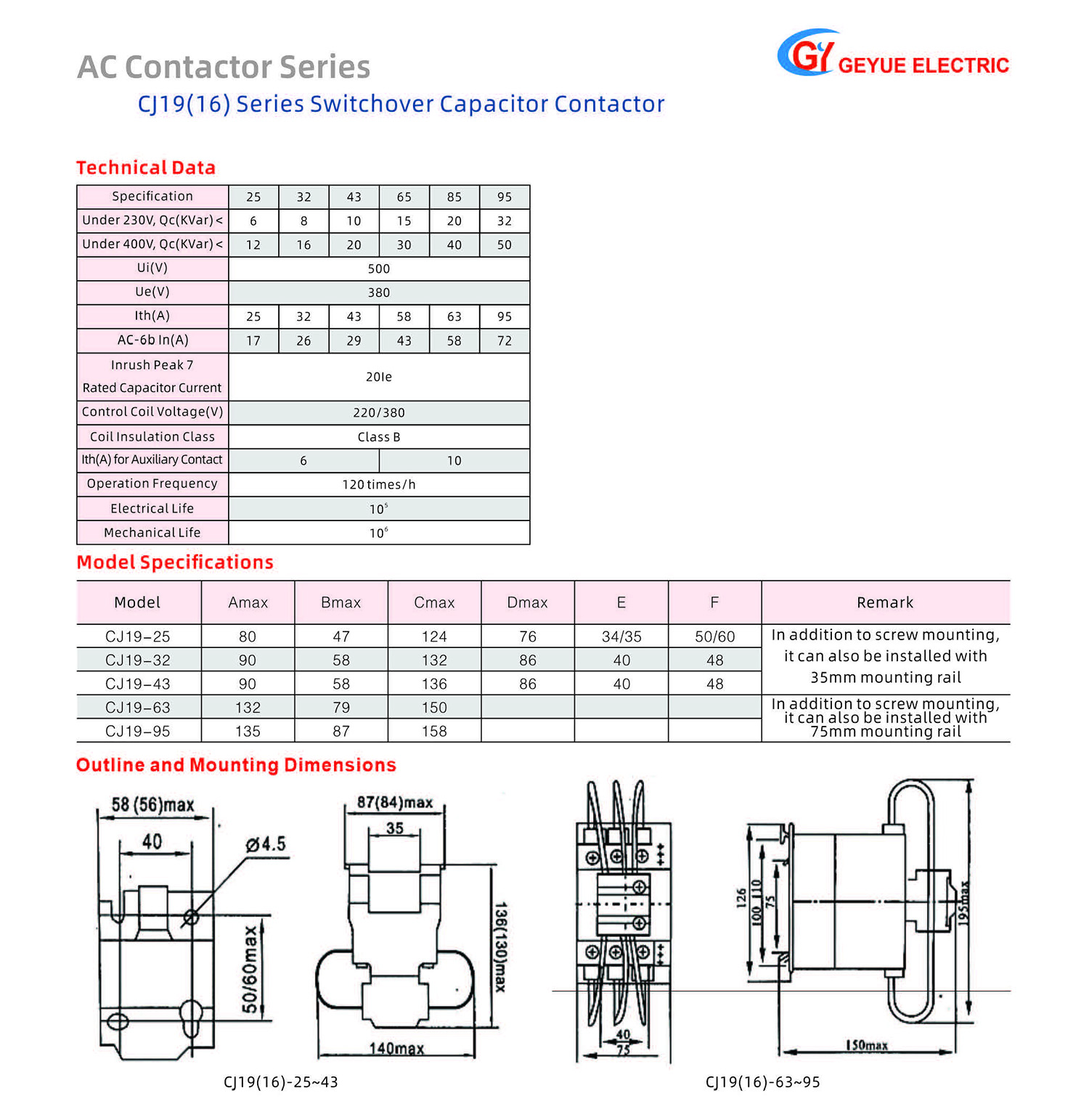

Esta medida de precaución se toma para evitar efectivamente que el usuario realice conexiones de línea incorrectas durante el proceso de cableado. Los tres modelos de contactores, CJ19-25, CJ19-32 y CJ19-43, ofrecen a los usuarios flexibilidad en la instalación. Se pueden instalar de forma segura con tornillos o utilizando la hebilla del contactor en el riel de guía estándar de 35 mm. Sin embargo, los tres modelos de contactores, CJ19-63, CJ19-85 y CJ19-95, tienen un requisito de instalación más específico. Solo se pueden montar firmemente en el riel de guía estándar de 35 mm o 75 mm a través de la hebilla del contactor.
