¿Por qué la compensación del condensador tradicional no es lo suficientemente rápido? ¿Cómo logra el generador de var estático SVG 5ms Regulación VAR dinámica?

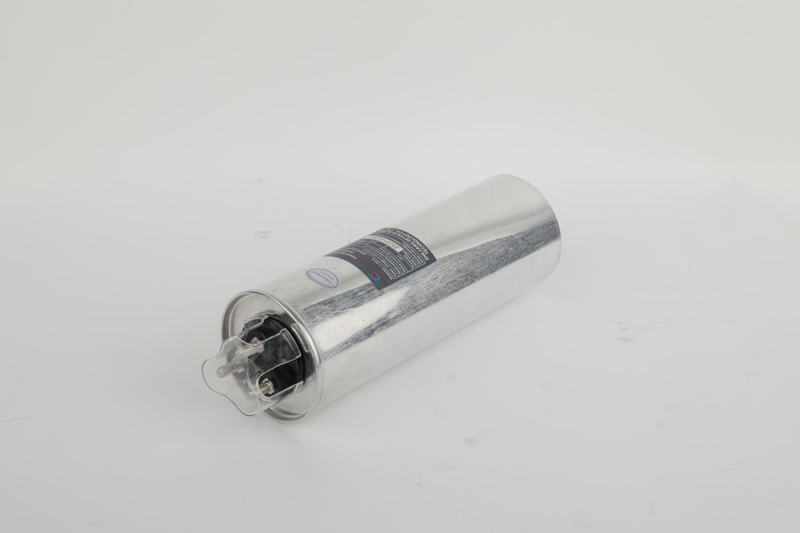

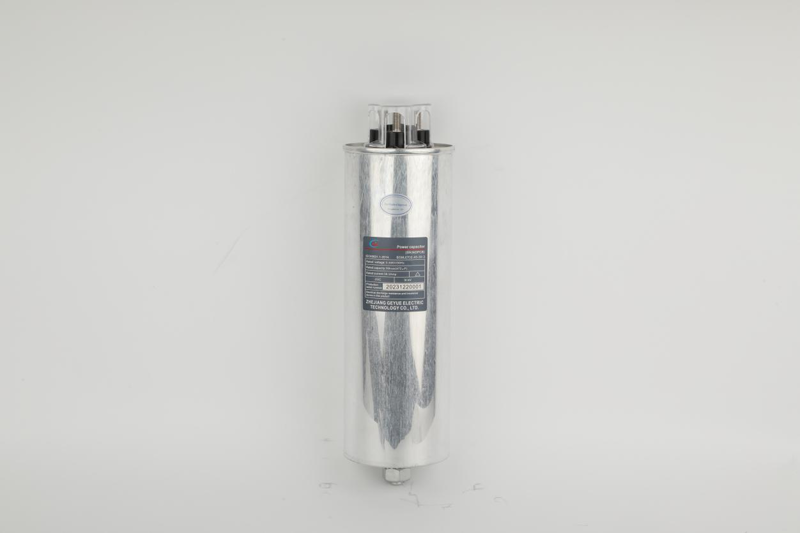

Las fluctuaciones de voltaje a menudo ocurren en las redes eléctricas, causando apagados del equipo o parpadeo de luz. La causa raíz es el desequilibrio instantáneo de la potencia reactiva. Los condensadores tradicionales requieren acciones de conmutación mecánica, por lo que tienen una velocidad de respuesta lenta y no pueden compensar la escasez de potencia reactiva causada por las cargas de impacto de equipos como molinos y hornos de arco en tiempo real. Incluso pueden agravar las caídas de voltaje debido a la lenta velocidad de respuesta. ElSerie SVG Generador de var estáticoes un dispositivo de energía completamente electrónico basado en la tecnología de conversión IGBT. Puede ajustar automáticamente la energía de la red eléctrica a una velocidad de solo 5 ms, que es 20 veces más rápido que el tradicionalcondensadores de energía. A continuación, explicará cuál es el generador VAR Static de la serie SVG, cuál es su papel clave y qué ventajas ha comparado con los condensadores ordinarios.

¿Qué es el generador de var estático de la serie SVG?

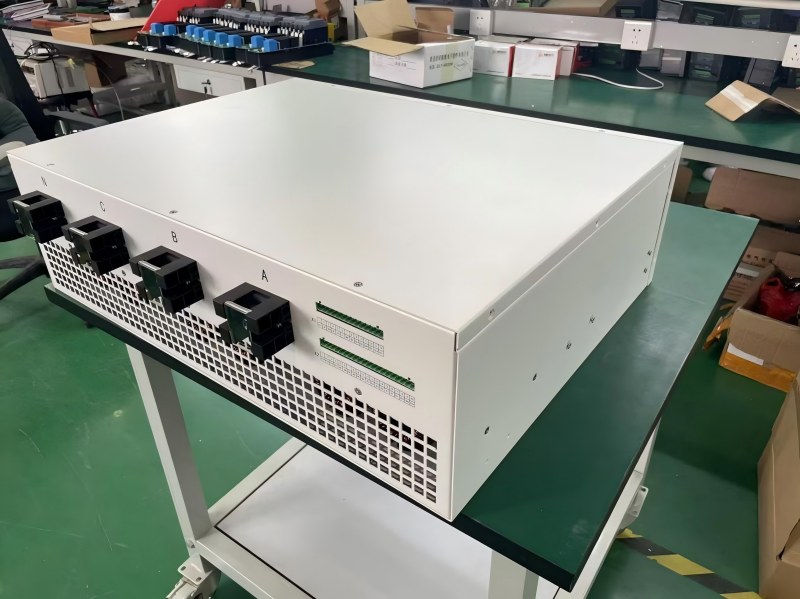

La serie SVG Static Var Generator es un dispositivo electrónico utilizado para compensar dinámicamente la potencia reactiva en los sistemas de energía. Puede inyectar o absorber la corriente reactiva en la red eléctrica en tiempo real a través de su módulo de potencia IGBT de alto rendimiento interno. Todo el proceso está controlado con precisión por una computadora, y la velocidad de respuesta es de solo 5 milisegundos, lo que puede resolver instantáneamente problemas como el parpadeo de voltaje y el apagado de la línea de producción que los condensadores ordinarios no pueden manejar. La solución de compensación utilizando una combinación de bancos de condensadores y bancos de reactores puede reemplazarse directamente porSerie SVG Generador de var estático, convirtiéndose en el dispositivo central para la regulación de voltaje dinámico en las redes de energía modernas.

¿Cuál es el principio de funcionamiento del generador de VAR Static de la serie SVG?

El generador de var estático de la serie SVG puede detectar el voltaje y la corriente en la red eléctrica en tiempo real, y el chip de alto rendimiento incorporado puede calcular la potencia reactiva que necesita ser compensada. Posteriormente, el módulo de potencia IGBT integrado en el dispositivo generará instantáneamente una corriente adaptativa. Cuando la red eléctrica necesita complementar la potencia reactiva, liberará inmediatamente una corriente similar a las características de un condensador de potencia a la red eléctrica. Cuando hay un exceso de potencia reactiva en la red eléctrica, absorberá rápidamente la corriente de manera similar a las características de unreactor en serie. Todo el proceso se completa en solo 5 milisegundos, logrando rápidamente un equilibrio dinámico de potencia reactiva.

¿Cuál es el papel clave del generador VAR Static de la serie SVG?

El valor central deSerie SVG Generador de var estáticoradica en mantener el funcionamiento estable del sistema de energía en tiempo real. Por ejemplo, la carga de impacto de una fábrica de rodillos producirá una fluctuación de voltaje de ± 10%. SVG puede limitar la fluctuación a un rango seguro de ± 2% para garantizar que el equipo no se apague anormalmente. Al mismo tiempo, el factor de potencia se puede mantener de manera estable por encima de 0.99. Cada aumento de 0.01 en el factor de potencia puede reducir las pérdidas de línea en un 0.5%-1%, reduciendo directamente las facturas de electricidad. Para las industrias de precisión como la fabricación de chips, cuando la red eléctrica experimenta una caída de voltaje de 0.1 segundos, SVG puede completar rápidamente la compensación en tiempo real en 2 milisegundos para garantizar el funcionamiento continuo de las líneas de producción de precisión. También es adecuado para nuevas centrales energéticas, que pueden ajustar automáticamente la potencia reactiva de las estaciones de alimentación fotovoltaica de 200 mW, resolver el problema del aumento del voltaje en el punto de conexión de la cuadrícula causada por la generación de energía inversa y garantizar el funcionamiento continuo y completo de la cuadrícula de potencia.

¿Qué ventajas tiene el generador VAR Static Series de la serie SVG sobre los condensadores ordinarios?

Serie SVG Generador de var estáticopuede lograr una compensación de potencia reactiva en tiempo real y precisa con una capacidad de respuesta dinámica de 5 ms, que es cien veces más rápido que el tiempo de respuesta de 500 ms de los condensadores ordinarios. Puede controlar la fluctuación de voltaje de ± 10% causada por la carga de impacto de la fábrica de rodillos a ± 2%. Su regulación continua sin pasos evita el problema de exceso de compensación/bajo compensación causado por el cambio del banco del condensador, y la capacidad de regulación bidireccional integrada de una sola máquina elimina la necesidad de reactores adicionales. También puede mantener de manera estable el factor de potencia por encima de 0.99. Cada aumento de 0.01 en el factor de potencia puede reducir las pérdidas de línea en un 0.5%-1%. Al responder a una caída de voltaje de 0.1 segundos, puede completar la compensación completa dentro de los 2 m. Los condensadores ordinarios no pueden lograr este efecto en absoluto. Resuelve completamente el problema de la transmisión inversa reactiva causada por la conexión de la cuadrícula de nueva energía, reduce el riesgo general de tiempo de inactividad del equipo en más del 60%y reduce las pérdidas de la red en un 15%.
