Condensador cilíndrico de compensación de fase dividida

En los sistemas de distribución de energía de bajo voltaje, la compensación de energía reactiva es un paso crucial para mejorar la eficiencia de la red y reducir las pérdidas en las líneas. Como componente central del circuito de compensación, el rendimiento de los condensadores cilíndricos de compensación de fase dividida afecta directamente la estabilidad del sistema y la seguridad del equipo. Entre ellos, la interferencia electromagnética entre fases es una cuestión clave que debe abordarse en el diseño y funcionamiento de los condensadores. Cuando los condensadores multifásicos están dispuestos densamente en un espacio confinado, los campos electromagnéticos entre fases adyacentes se acoplarán entre sí, lo que puede causar sobrecalentamiento local, amplificación armónica e incluso fallas de los componentes. Por lo tanto, un excelente diseño de estructura de los capacitores cilíndricos de compensación de fase dividida es la base para lograr un blindaje electromagnético entre fases efectivo y garantizar el funcionamiento confiable a largo plazo de los capacitores.

La primera línea de defensa para el blindaje del condensador cilíndrico de compensación de fase dividida radica en la selección y el tratamiento del material de su cubierta exterior. Geyue Electric utiliza aluminio de alta pureza como material de la carcasa exterior de los condensadores cilíndricos de compensación de fase dividida. La superficie de la carcasa de aluminio se somete a un proceso de oxidación especial para formar una densa capa aislante, que no sólo logra un buen efecto de blindaje electromagnético sino que también garantiza el aislamiento eléctrico entre la carcasa y los componentes internos. En el lado interior de la carcasa de aluminio, nuestro equipo de desarrollo de productos agrega una capa de blindaje magnético hecha de un material de aleación amorfa. Este material tiene una alta permeabilidad magnética y características de baja histéresis, que pueden absorber y disipar eficazmente los flujos magnéticos perdidos entre fases, evitando que los campos magnéticos penetren en la carcasa y causen interferencias en el exterior o en otras fases. La estructura de blindaje de doble capa cumple simultáneamente con los requisitos de blindaje de campo eléctrico y magnético, creando un entorno electromagnético relativamente puro dentro de los condensadores.

En el diseño de los núcleos de los condensadores cilíndricos de compensación de fase dividida, la supresión de la interferencia electromagnética entre fases se logra principalmente mediante el aislamiento físico y la optimización del medio. Geyue Electric encapsula de forma independiente el núcleo del condensador de cada fase en una cámara separada dentro de una carcasa de aluminio. Las cámaras están separadas por tabiques metálicos engrosados ​​y los propios tabiques están conectados a tierra, formando un efecto de jaula de Faraday, que bloquea el acoplamiento directo de los campos electromagnéticos entre fases. Nuestra empresa utiliza películas de polipropileno metalizado completamente secas como material dieléctrico para el devanado de la bobina. Esto se debe a que dichas películas tienen un factor de pérdida extremadamente bajo y excelentes propiedades de autorreparación. Además, nuestros ingenieros han agregado adicionalmente una capa aislante impregnada con partículas nanocerámicas entre las capas, lo que mejora aún más la rigidez dieléctrica y la capacidad de disipación de calor de las películas de polipropileno metalizado y reduce la diafonía entre fases causada por la polarización dieléctrica.

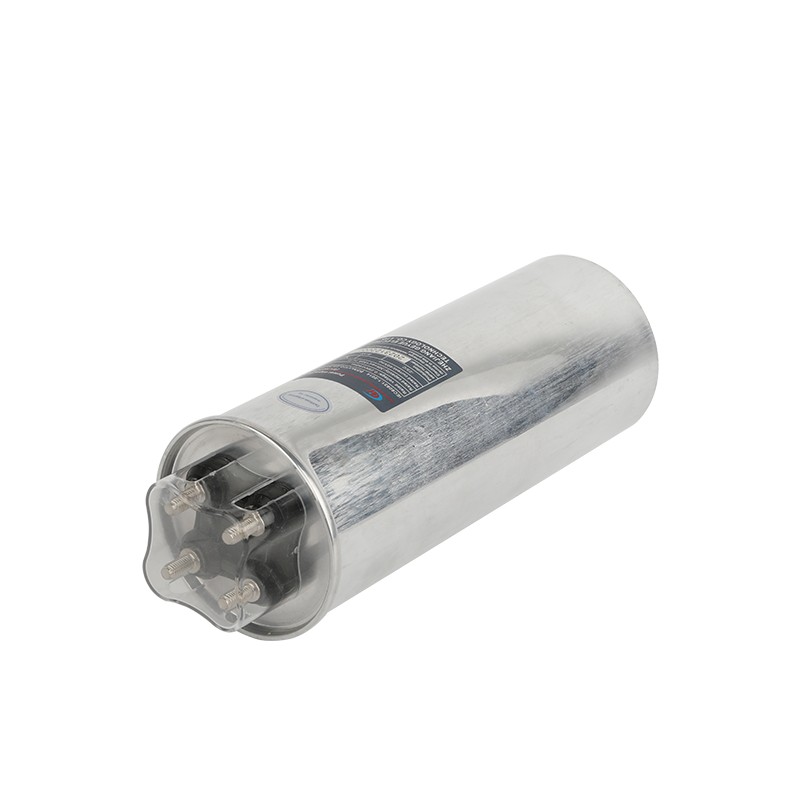

La disposición de los terminales y el patrón de cableado de los conductores internos de los condensadores cilíndricos de compensación de fase dividida tienen un impacto significativo en la interferencia electromagnética entre fases. Geyue Electric ha dispuesto los terminales de conexión trifásica en un patrón de triángulo equilátero en la parte superior de la carcasa cilíndrica, aumentando la distancia eléctrica entre fases e instalando manguitos aislantes cerámicos en la raíz de los terminales. Adoptamos una estructura de tira de cobre plana como estructura de la pieza de conexión interna y luego plateamos la superficie de la pieza de conexión para reducir la resistencia de contacto. Todos los puntos de conexión se fijan con clips aislantes para evitar el efecto de inductancia mutua causado por el cableado paralelo. En los condensadores cilíndricos de compensación de fase dividida de Geyue Electric, diseñamos caminos de corriente independientes para cada fase, conectándolos a los terminales a través de la distancia más corta, minimizando el área del circuito y reduciendo la radiación electromagnética.

El proceso de montaje global es la máxima garantía del efecto de blindaje. En el proceso de ensamblaje de los condensadores cilíndricos de compensación de fase dividida, Geyue Electric adopta un proceso avanzado de impregnación al vacío, utilizando cera microcristalina de alto rendimiento como agente de impregnación. En un ambiente de vacío, la cera microcristalina penetra completamente y llena cada pequeño espacio dentro de la carcasa del capacitor, eliminando así por completo el aire y la humedad internos y eliminando los posibles riesgos de descarga local del capacitor. La cera microcristalina tiene excelentes propiedades de aislamiento eléctrico y características físicas estables. Su relleno uniforme no sólo fortalece la resistencia del aislamiento interno, sino que también forma una capa de blindaje electromagnético interno eficaz, capaz de absorber y amortiguar interferencias alternas de alta frecuencia. Al mismo tiempo, la buena conductividad térmica de la cera microcristalina ayuda a conducir uniformemente el calor generado durante el funcionamiento, evitando la formación de puntos calientes locales y mejorando aún más la estabilidad del funcionamiento del condensador. Las placas finales de la carcasa del condensador están selladas permanentemente mediante soldadura láser para garantizar la continuidad e integridad de la estructura de blindaje y para evitar la influencia del entorno externo. Además, nuestra empresa diseña un terminal de conexión a tierra dedicado para cada capacitor y utiliza placas de resorte conductoras internas para conectar a tierra de manera confiable la carcasa metálica y la capa protectora, proporcionando una ruta de descarga de baja impedancia para las señales de interferencia alternas introducidas entre fases y desde el exterior, evitando efectivamente la acumulación de carga y garantizando la seguridad del equipo y el sistema.

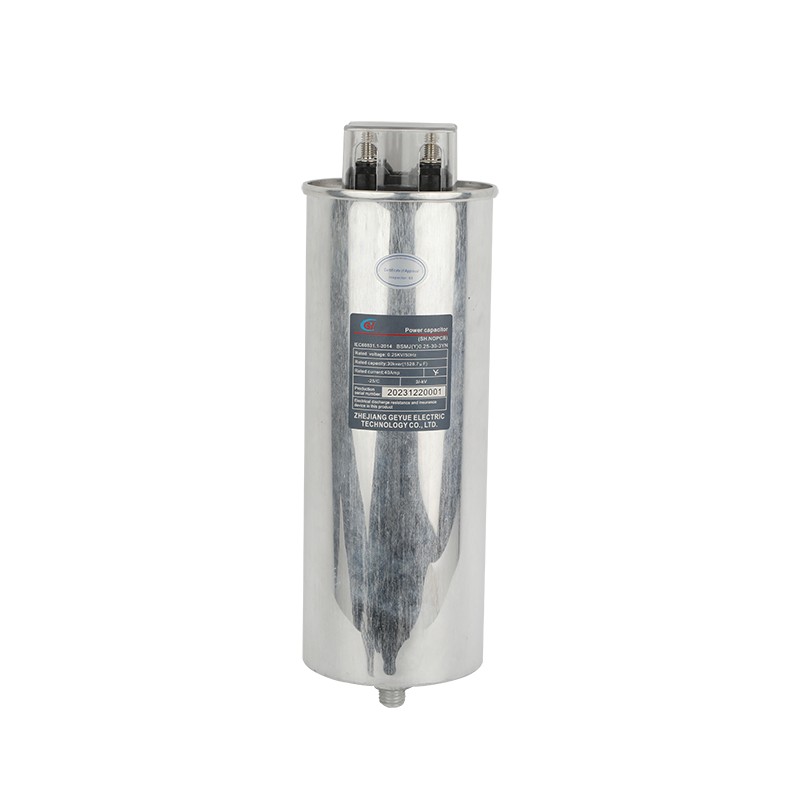

Como fabricante profesional en el campo de la compensación de potencia reactiva de bajo voltaje en China, Geyue Electric ha estado profundamente comprometido en esta industria durante más de quince años, y posee nuestra propia fábrica y un completo sistema de pruebas e I+D. Por lo tanto, entendemos profundamente los estrictos requisitos de los usuarios avanzados para la estabilidad y confiabilidad de los capacitores cilíndricos de compensación de fase dividida. Geyue Electric siempre considera la compatibilidad electromagnética y la confiabilidad operativa a largo plazo como indicadores centrales en el diseño de capacitores. Basados ​​en el concepto de diseño general que abarca los materiales, la estructura y el proceso, nuestros condensadores cilíndricos de compensación de fase dividida serie BSMJ(Y) son una encarnación concentrada de esta idea técnica. Esta serie de productos, con su exclusivo proceso de impregnación al vacío de cera microcristalina y su diseño de estructura totalmente blindada, no solo logra un excelente efecto de supresión de interferencias electromagnéticas entre fases, sino que también funciona bien en tolerancia a sobretensión, control de aumento de temperatura y vida útil operativa a largo plazo. Nuestros condensadores cilíndricos de compensación de fase dividida de la serie BSMJ(Y) se han aplicado ampliamente en los sistemas de distribución de energía de diversas plantas industriales, edificios comerciales e instalaciones públicas, ayudando a muchos clientes a lograr una compensación de energía reactiva eficiente, limpia y estable. En el futuro, Geyue Electric seguirá confiando en procesos de fabricación sólidos e innovaciones de diseño de vanguardia para proporcionar un soporte de producto confiable para la mejora de la eficiencia energética y el funcionamiento de alta calidad del sistema eléctrico.
