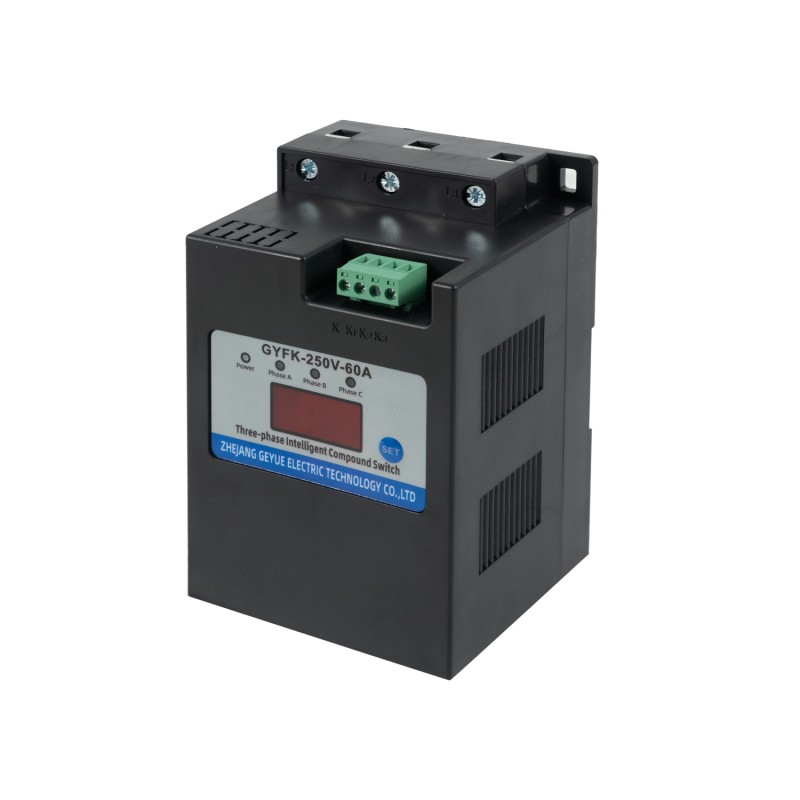

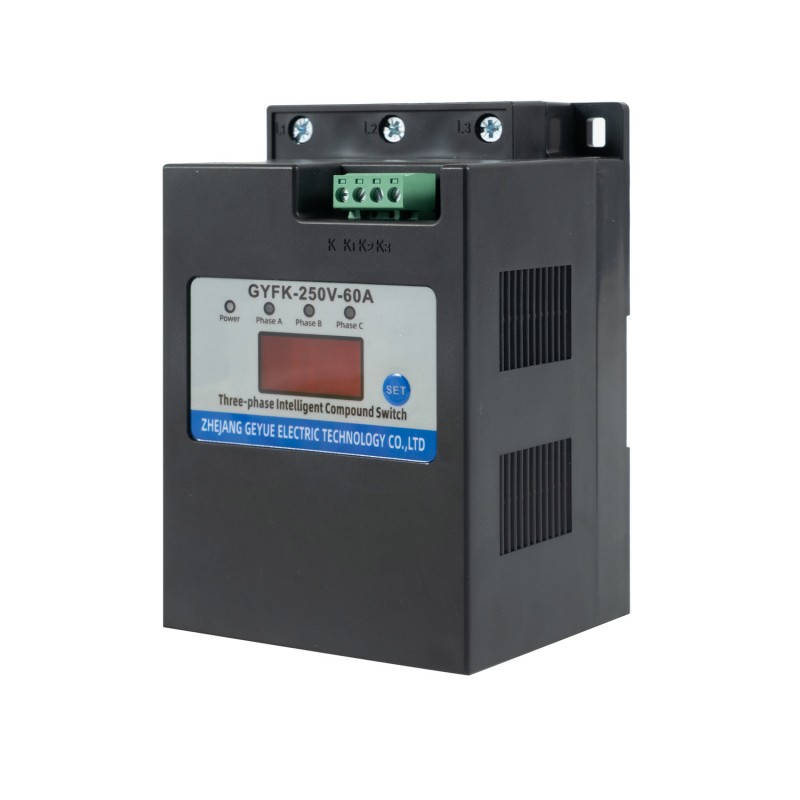

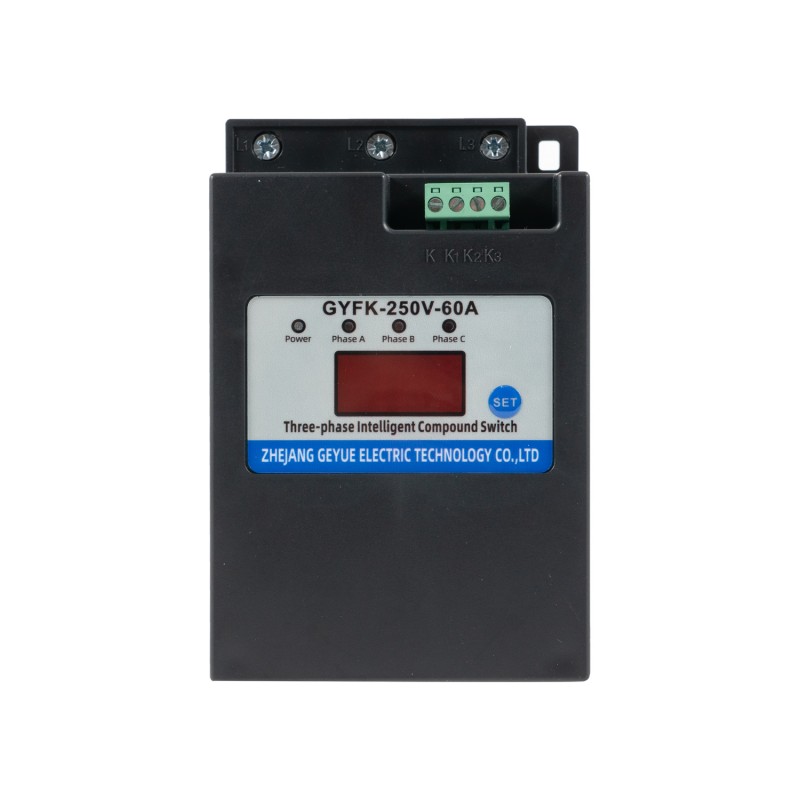

Interruptor compuesto trifásico de compensación de fase dividida GYFK-250V

En el sector industrial moderno, que busca alta eficiencia, conservación de energía y seguridad de la red, la tecnología de compensación de potencia reactiva de bajo voltaje está experimentando una nueva ronda de profunda innovación. La contradicción inherente de los esquemas tradicionales de conmutación de capacitores, que requiere un equilibrio entre la supresión de la corriente de entrada y el ahorro de pérdidas operativas, ha preocupado durante mucho tiempo a muchos ingenieros. Como fabricante de equipos profesionales con más de una década de experiencia en calidad de energía, Geyue Electric, con nuestro profundo conocimiento de la esencia de la tecnología de compensación de potencia reactiva de bajo voltaje, ha lanzado con éxito el interruptor compuesto trifásico de compensación de fase dividida GYFK-250V. Este innovador interruptor compuesto combina las ventajas de los tiristores y los contactos mecánicos, resolviendo inteligentemente este desafío de la industria.

Conmutación perfecta: la precisión de la tecnología Zero-Inrush

El interruptor mecánico tradicional, el contactor de CA de la serie CJ19, sufre histéresis mecánica inherente y características de rebote de contacto, lo que dificulta capturar y ejecutar con precisión acciones de conmutación en el punto de cruce por cero del voltaje de CA. Esta limitación técnica da como resultado una diferencia de potencial significativa entre el voltaje del terminal del capacitor y el voltaje de la red en el momento de la conexión a la red, generando inevitablemente una enorme corriente de entrada. Este pico de corriente de irrupción puede alcanzar decenas de veces la corriente nominal del capacitor, lo que no solo causa tensión eléctrica en el capacitor y acorta su vida útil, sino que también causa una caída momentánea de voltaje en la red, interfiriendo con el funcionamiento normal de otros equipos sensibles en la misma barra colectora.

La sabiduría central del diseño del interruptor compuesto trifásico con compensación de fase dividida GYFK-250V desarrollado por Geyue Electric se concentra en su innovador modo de operación de conmutación transitoria "tiristor primero, relé después", que resuelve fundamentalmente este problema de toda la industria. Cuando el sistema de control de este interruptor compuesto recibe un comando de conmutación externo, su microprocesador incorporado de alto rendimiento inicia inmediatamente un programa inteligente de toma de decisiones. El microprocesador toma muestras de la forma de onda del voltaje de la red de CA en tiempo real a alta velocidad, prediciendo y bloqueando el punto de cruce por cero del voltaje óptimo mediante algoritmos precisos.

Al capturar este momento teóricamente de "estrés cero", el interruptor compuesto trifásico de compensación de fase dividida GYFK-250V primero acciona el tiristor de alta velocidad (es decir, un rectificador controlado por silicio) para realizar una activación precisa. Dado que el tiristor se activa cuando el voltaje cruza cero, esto logra una "conexión de voltaje cero" teóricamente sin aumento de voltaje durante la conexión del capacitor y una "desconexión de corriente cero" sin aumento de corriente durante la desconexión. Este mecanismo suprime la corriente de irrupción (sobrecorriente) en el momento de cerrar y abrir a un nivel insignificante, generalmente limitado a 1,5 veces la corriente nominal del capacitor.

El ingenio de todo este proceso radica en el hecho de que el interruptor compuesto trifásico con compensación de fase dividida GYFK-250V, como un maestro microescultor, no depende del cierre mecánico forzado, sino más bien de la velocidad ultraalta de los componentes electrónicos y el juicio prospectivo del control inteligente para completar la conexión eléctrica en el momento más suave cuando las formas de onda de corriente y voltaje cruzan naturalmente el cero. Esto realmente logra un acceso y desconexión flexible con "impacto cero" en la red eléctrica, protegiendo perfectamente los capacitores y los equipos de suministro de energía frontal, y mejorando en gran medida la confiabilidad y durabilidad del sistema de compensación de potencia reactiva.

Operación de bajas pérdidas: la eficiencia de la inteligencia de estado estacionario

Sin embargo, el tiristor tiene una característica física de una caída de voltaje de aproximadamente 1 V cuando está en estado conductor, lo que significa que cuando la corriente de carga fluye a través del tiristor durante un período prolongado, generará pérdidas de conducción considerables y calor significativo. Esto no sólo aumenta los costos operativos innecesarios, sino que también plantea un desafío continuo para el diseño de disipación de calor y la confiabilidad a largo plazo del sistema de compensación de potencia reactiva de bajo voltaje. La capacidad de superar perfectamente este desafío es otro aspecto de la sabiduría de la ingeniería demostrada en el diseño del interruptor compuesto trifásico con compensación de fase dividida GYFK-250V de Geyue Electric.

En el momento en que el tiristor completa la conducción sin irrupción, el circuito de control inteligente basado en microprocesador dentro del interruptor compuesto trifásico con compensación de fase dividida GYFK-250V inicia inmediatamente la siguiente acción. Este circuito de control inteligente emite comandos con precisión, lo que hace que el relé de enclavamiento magnético paralelo (es decir, los contactos mecánicos) se cierre rápidamente de forma sincrónica. Debido a los materiales de contacto especiales y al diseño estructural del relé de enclavamiento magnético, su resistencia de contacto después del cierre del contacto es extremadamente baja y normalmente alcanza el nivel de microohmios. Esta característica de resistencia ultrabaja permite que la corriente de carga se transfiera rápida y suavemente desde la ruta del tiristor a la ruta del relé de acuerdo con la ley natural de la "ruta de menor impedancia".

Posteriormente, el circuito de control inteligente del Interruptor Compuesto Trifásico de Compensación de Fase Dividida GYFK-250V envía una señal de apagado, cortando completamente el tiristor. Por lo tanto, durante todo el funcionamiento en estado estacionario del condensador conectado continuamente a la red, toda la corriente de carga es transportada de forma independiente por el canal de contacto mecánico de potencia cercana a cero. Este diseño coordinado de "conmutación de tiristores y operación de relé" reduce el consumo de energía de autoconducción del interruptor compuesto GYFK-250V a un nivel extremadamente bajo durante el funcionamiento a largo plazo. Las pruebas rigurosas muestran que el consumo general de energía en estado estable del interruptor compuesto GYFK-250V se puede controlar dentro de 1,5 VA, logrando realmente una operación altamente eficiente y de ahorro de energía del sistema en sí, resolviendo así fundamentalmente las deficiencias técnicas inherentes de los interruptores tradicionales de tiristores puros, como la generación severa de calor y el alto consumo de energía operativa.

Sistema confiable: la garantía de una protección inteligente

Equilibrar el rendimiento operativo y de conmutación es sólo la base; En entornos industriales complejos, un funcionamiento fiable a largo plazo y una protección integral son igualmente cruciales. El interruptor compuesto trifásico con compensación de fase dividida GYFK-250V incorpora un robusto sistema de monitoreo y protección centrado en un microprocesador. Supervisa el voltaje de alimentación de entrada, el estado de la carga y el estado operativo de los tiristores y relés internos en tiempo real, proporcionando múltiples funciones que incluyen protección contra anomalías de voltaje, protección contra pérdida de fase, autodiagnóstico de fallas de componentes, protección sin carga y protección contra cortes de energía. Por ejemplo, en caso de una pérdida de fase en el voltaje del sistema o un suministro de energía anormal, el interruptor compuesto se negará a cerrarse; Si se detecta una falla durante la operación, el interruptor compuesto se desconectará automáticamente. Esta capacidad de protección y autodiagnóstico 24 horas al día, 7 días a la semana, dota al interruptor compuesto de una seguridad y confiabilidad extremadamente altas, extendiendo su vida útil a 200.000 ciclos, superando con creces la de los componentes eléctricos tradicionales.

La artesanía de Geyue Electric: la confiabilidad de la tecnología avanzada

Geyue Electric cree firmemente que el rendimiento superior del producto se debe a un diseño riguroso, una fabricación exquisita y un conocimiento profundo de los escenarios de aplicación. Nuestro interruptor compuesto trifásico con compensación de fase dividida GYFK-250V es un excelente ejemplo de esta filosofía. Desde la selección de materiales de alta permeabilidad hasta el estampado de precisión, desde la optimización de los programas de microprocesadores hasta cada prueba rigurosa de fábrica (incluidas pruebas de voltaje soportado de contacto de 1600 VCA y pruebas de envejecimiento a largo plazo), nuestras líneas de producción automatizadas y sistemas de control de calidad garantizan que cada producto entregado a nuestros clientes posea una calidad excelente y constante.

Los interruptores compuestos de nuestra empresa admiten compensación trifásica o compensación de fase dividida, con una capacidad de compensación nominal que oscila entre 5 y 10 kvar para cada fase y un tiempo de respuesta de hasta 300 milisegundos. El interruptor compuesto trifásico con compensación de fase dividida GYFK-250V fue diseñado específicamente para resolver el problema común de desequilibrio de carga trifásica en edificios comerciales, plantas de energía fotovoltaica y líneas de producción de fabricación inteligente. No sólo mejora eficazmente el factor de potencia y reduce las pérdidas de línea, sino que también equilibra la corriente trifásica mediante compensación de fase dividida, mejorando radicalmente la calidad del voltaje y mejorando la capacidad de carga del transformador y la seguridad del suministro de energía.
