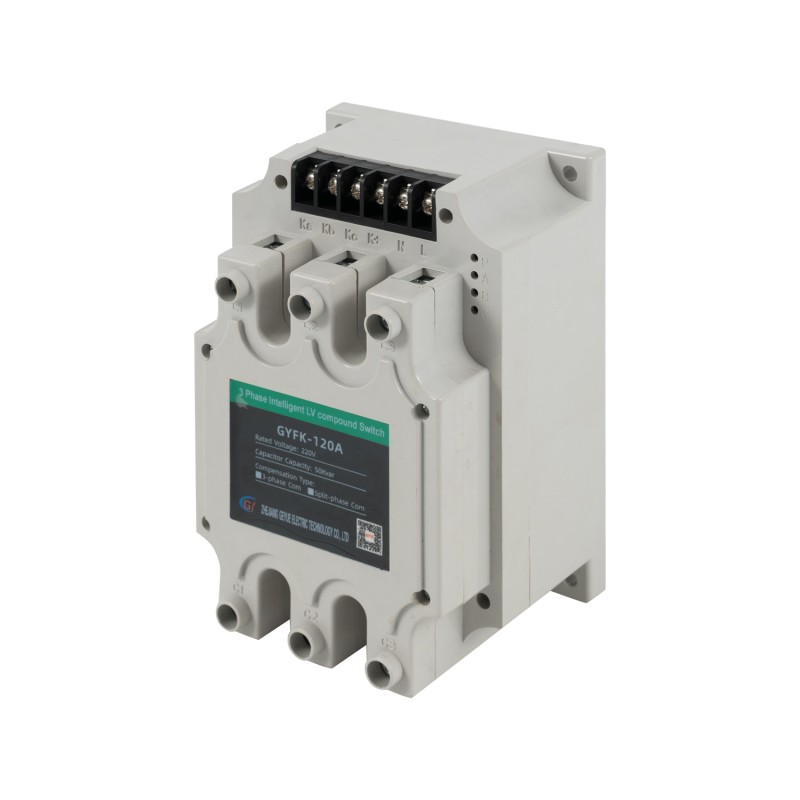

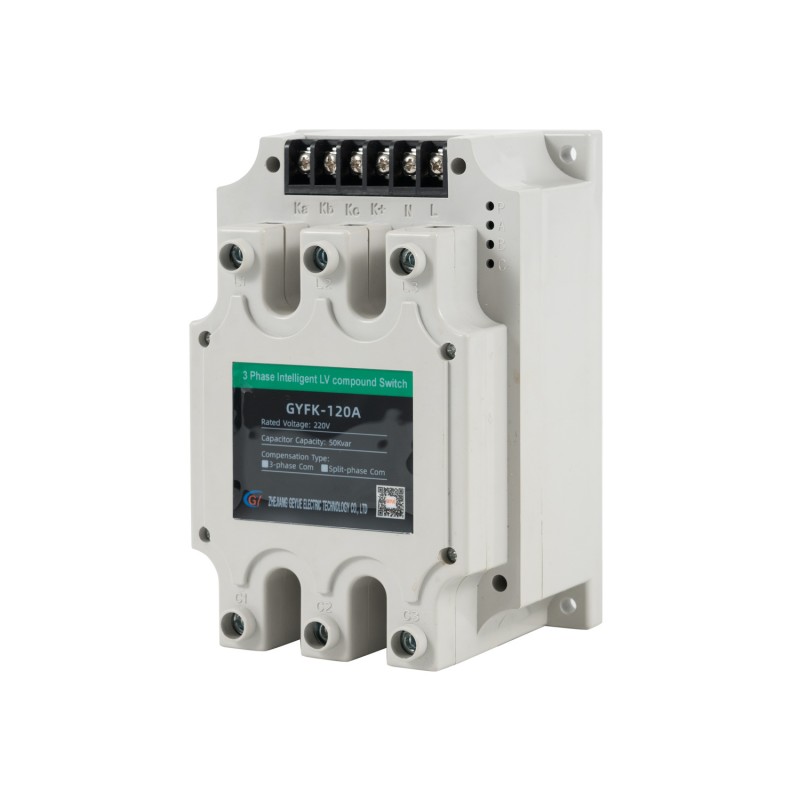

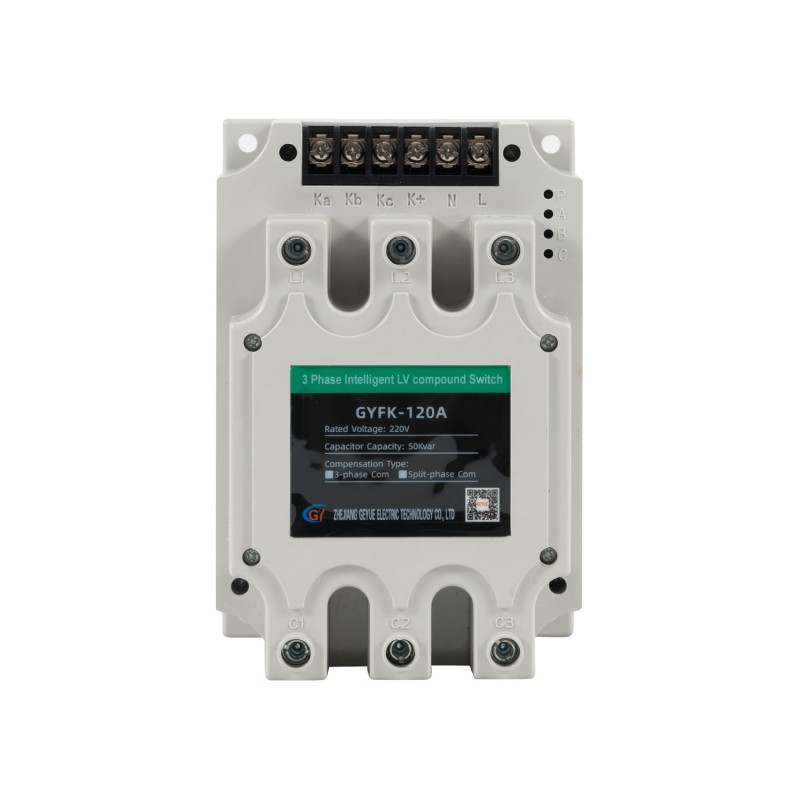

GYFK-120A 220V 50KVAR Compensación de fase dividida Tres fase Interruptor de compuesto de bajo voltaje inteligente

1. Composición del sistema.
En términos generales, un sistema de compensación de potencia de bajo voltaje eléctrico Geyue está compuesto por tres componentes básicos: bancos de condensadores, controladores de compensación automática y interruptores de compensación de fase dividida GYFK-120V 50KVAR triples triples de baja tensión inteligente.
Banco del condensador: proporciona una compensación de potencia reactiva y generalmente se divide en múltiples grupos, y cada grupo tiene una capacidad menor para un cambio de paso conveniente.
Controlador de compensación automática: monitorea parámetros como voltaje, corriente y factor de potencia del sistema en tiempo real. Controla los interruptores GYFK-20A 220V 50KVAR en fase de fase dividida triple de bajo voltaje inteligente de bajo voltaje de baja voltaje para cambiar los condensadores de acuerdo con la demanda de energía reactiva.
GYFK-120A 220V 50KVAR Compensación de fase dividida Tres fase Interruptor inteligente de bajo voltaje de bajo voltaje: responsable de la conmutación no sobre el aumento de cada condensador de fase y admite la compensación de fase dividida. Tiene funciones de protección, como sobretensión, subtensión, pérdida de fase y sobreemperatura.
Otros componentes: los interruptores de circuitos en miniatura (como DZ47) proporcionan protección contra sobrecarga y cortocircuito para cada rama de condensadores de fase. Los transformadores de corriente (CT) se utilizan para recolectar la señal de corriente del sistema para el controlador.

2. Modo combinación
Conexión entre el controlador y el interruptor de compuesto: el controlador de compensación automática está conectado al interruptor GYFK-120A 220V de 50 KVAR en fase dividida Tres fase Interruptor de compuesto de bajo voltaje inteligente a través de la línea de control (generalmente una línea de señal de bajo voltaje). El controlador envía instrucciones de conmutación al interruptor de compensación de bajo voltaje de bajo voltaje inteligente GYFK-120V 50KVAR de 50KVAR basado en los datos monitoreados en tiempo real.
Agrupación de bancos de condensadores: los bancos de condensadores se dividen en múltiples grupos por capacidad (como 5 kVar, 10 kVar, 15 kvar, etc.), y cada grupo corresponde a un interruptor compuesto. Los bancos de condensadores de cada fase están configurados de forma independiente para lograr una compensación de fase dividida.
Configuración de dispositivos de protección: instale interruptores de circuitos en miniatura (como DZ47) en cada rama del condensador de fase para proporcionar una protección contra la sobrecarga y el cortocircuito. Los transformadores de corriente (CT) se instalan en el circuito principal para recolectar la señal de corriente del sistema.

3. Principio de trabajo
Principio de trabajo Monitoreo en tiempo real: el controlador de compensación automática monitorea los parámetros, como el voltaje, la corriente y el factor de potencia del sistema en tiempo real a través de transformadores de corriente (CT) y señales de voltaje.
Cálculo de la demanda de energía reactiva: el controlador calcula la demanda de energía reactiva del sistema en función de los datos monitoreados y determina la capacidad del condensador que debe ponerse o cortar.
Control de compensación de fase por fase: el controlador envía instrucciones de conmutación a los correspondientes interruptores de complejo de bajo voltaje inteligente GYFK-120A 220V 50KVAR de fase dividida triple de bajo voltaje de bajo voltaje respectivamente, de acuerdo con la demanda de potencia reactiva de cada fase. El interruptor de compuesto enciende o apaga el condensador en el cruce cero de voltaje o corriente para lograr una conmutación no sobregirativa.
Función de protección: la compensación de fase dividida GYFK-20A 220V 50KVAR TRIPE TRIME FASE COMPUNTO DE COMPUESTO BAJO y el interruptor de circuito en miniatura proporcionan protección conjuntamente como sobrecarga, cortocircuito, sobretensión y subtensión para garantizar la operación segura del sistema.
Ajuste dinámico: el controlador ajusta dinámicamente el estado de conmutación de los condensadores de acuerdo con los cambios en la carga del sistema para garantizar que el factor de potencia siempre se mantenga dentro del rango establecido.
