¿Cómo eliminar la contaminación armónica de la red eléctrica en tiempo real? ¡El filtro de potencia activo de la serie Smart APF dará la respuesta!

Los equipos eléctricos, como los convertidores de frecuencia y los rectificadores, generarán armónicos cuando se usen ampliamente. Estas corrientes irregulares pueden causar sobrecalentamiento de equipos, eficiencia reducida y daños a instrumentos sensibles, lo que resulta en enormes pérdidas económicas. El filtro pasivo tradicional PPF ya no puede satisfacer las necesidades de control armónicas complejas actuales debido a su capacidad de filtrado único, velocidad de respuesta lenta y el riesgo de causar resonancia. El filtro de potencia activo de la serie APF es superior al PPF y puede compensar dinámicamente las corrientes armónicas en tiempo real. Este artículo explicará el principio de funcionamiento delFiltro de potencia activo de la serie APFe introducir sus ventajas básicas en comparación con los filtros tradicionales. Aprender cómo el filtro de potencia activo de la serie APF resuelve efectivamente el problema armónico nos ayudará a comprender mejor su importante papel para mejorar la calidad de la potencia, garantizar la seguridad del equipo y mejorar la eficiencia energética.

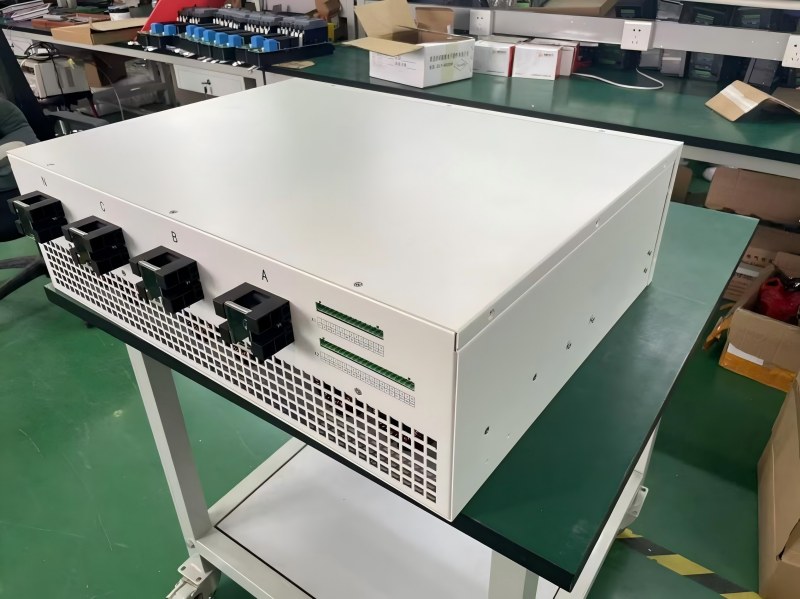

¿Cuál es el filtro de potencia activo de la serie APF?

Filtro de potencia activo de la serie APFes un equipo de control armónico profesional fabricado por Power Electronics Technology. Su función central es detectar y eliminar dinámicamente las corrientes armónicas en la red eléctrica en tiempo real, resolviendo efectivamente problemas de calidad de potencia causados ​​por cargas no lineales como inversores o rectificadores. A diferencia del filtrado pasivo de los filtros tradicionales PPF, APF Active Filter es una corriente de compensación activa que puede resolver las necesidades de supresión armónica de varios escenarios, como fábricas industriales, centros de datos e instalaciones médicas, y es un dispositivo clave para optimizar la calidad de la potencia.

¿Cuál es el principio de funcionamiento del filtro de potencia activa de la serie APF?

ElFiltro de potencia activo de la serie APFRecoja la corriente en la red eléctrica a través del monitoreo en tiempo real e identifica con precisión los armónicos que deben procesarse a través de sensores de alta velocidad. El chip DSP y FPGA integrado es la unidad de control central del filtro, que puede analizar estas corrientes en tiempo real a través del algoritmo de teoría de potencia reactiva instantánea y determinar la amplitud armónica y los parámetros de fase que deben desplazarse dentro de los 3 ms. Posteriormente, el convertidor de potencia IGBT incorporado generará inmediatamente una corriente de compensación con la misma amplitud que la fase armónica pero opuesta de acuerdo con los resultados del cálculo, e inyectará esta corriente en la red eléctrica para eliminar los armónicos, eliminando en última instancia más del 95% de los armónicos.

¿Cuál es el valor central del filtro de potencia activa de la serie APF?

Filtro de potencia activo de la serie APFpuede traer los siguientes beneficios al control de los armónicos en la red eléctrica. Primero, puede evitar el sobrecalentamiento del transformador y reducir las pérdidas de energía asociadas. Puede suprimir en gran medida el falso disparo de los dispositivos de protección de retransmisión debido a la interferencia armónica, reduciendo su tasa de disparo falso en un 90%. En segundo lugar, puede reducir la pérdida de equipos clave como condensadores y motores y extender su vida útil. Al mismo tiempo, puede liberar la capacidad real del transformador ocupado por la corriente armónica, mejorando así la confiabilidad y la economía del sistema de suministro de energía en su conjunto.

¿Qué ventajas ha comparado APF con PPF?

Filtro de potencia activo de la serie APFtienen ventajas completas significativas sobre los filtros pasivos de PPF. Su ventaja central radica en su capacidad dinámica de ajuste en tiempo real. APF puede responder a los cambios armónicos dentro de los 5 ms y lograr capacidades de seguimiento armónico dinámico, mientras que PPF necesita 100 ms para responder a los cambios armónicos, que es 20 veces más rápido que PPF. Esto es de gran ayuda para las redes de energía donde el equipo de frecuencia variable representa más del 60%. APF puede cubrir 2-150 armónicos de frecuencia completa, mientras que el PPF está limitado por el diseño de puntos de resonancia LC y solo puede apuntar a un pequeño número de puntos de frecuencia preestablecidos, y el ancho de banda efectivo real es inferior al ± 5% de la frecuencia central. Esta limitación causará un punto ciego en la gestión de escenarios armónicos multifrequenciado, como equipos médicos y centros de datos. En términos de seguridad del sistema, APF elimina el riesgo de resonancia de la red a través del control de impedancia inteligente, mientras que PPF puede causar amplificación armónica o incluso equipos de quemaduras. En 2019, un accidente de resonancia PPF en una cierta fábrica de automóviles perdió directamente $ 350,000. APF puede integrar simultáneamente funciones integrales de gestión de energía, como la compensación de potencia reactiva, mientras que PPF solo tiene una sola función de filtrado. APF está casi libre de mantenimiento a lo largo de su ciclo de vida, reduciendo el costo general durante 10 años, mientras que PPF requiere un reemplazo regular de condensadores y costos de mantenimiento continuos. La diferencia esencial entre APF y PPF se encuentra en la ruta técnica. PPF es un dispositivo anti-adaptativo pasivo, mientras que APF es un sistema de gobierno activo que utiliza el control electrónico de circuito cerrado de energía.
