Reactores en gabinetes de compensación de bajo voltaje: ¿Equipo necesario o costo adicional?

¿El gabinete de compensación en su fábrica a menudo quema elcondensador? O la medición encontró que los armónicos de la red eléctrica son demasiado grandes, e incluso el interruptor se puede ver chisporroteando cuando el condensador se enciende y apaga. La razón del daño al condensador puede ser la falta de un reactor en serie. Porque en una red eléctrica de 400 V, hay dos desventajas cuando el condensador está directamente conectado a la red eléctrica. Una es que la corriente de impacto alcanzará su pico en el momento de encendido, lo cual es fácil de quemar el conector del interruptor. El segundo es que la corriente armónica es demasiado grande, lo que hará que el condensador se caliente en serio o incluso se queme. Equipado con un reactor con parámetros apropiados puede resolver efectivamente estos dos problemas. Este artículo explicará si el reactor es un equipo necesario al describir el principio de trabajo del reactor, el papel que desempeña en el gabinete de compensación y el efecto de operación real.

Principio de trabajo de bajo voltajereactor en serie

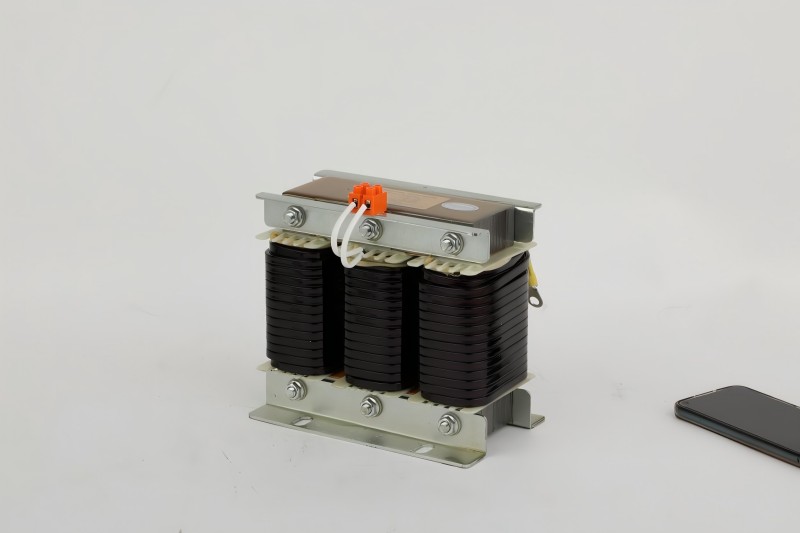

El reactor está compuesto por un núcleo de hierro y una bobina, que está conectado en serie frente al condensador del gabinete de compensación. Cuando la corriente pasa a través de la bobina, el núcleo de hierro generará un campo magnético, que puede resistir el cambio de corriente. En el momento en que el condensador está energizado, la corriente aumentará repentinamente y el campo magnético generará una fuerza inversa, limitando así la corriente de impacto a un rango seguro. Cuando se genera corriente extraviada de alta frecuencia en la red eléctrica, la bobina generará una resistencia más fuerte, lo que hace que la corriente se convierta en calor y se consuma. A través de estas operaciones, el condensador está protegido del impacto de la corriente excesiva y el daño por sobrecalentamiento.

El papel del reactor en el gabinete de compensación

Como se menciona en el principio de trabajo anterior, el reactor puede suprimir la enorme corriente generada por elcondensador de potenciaCuando se energiza dentro de 10 veces el valor normal, protegiendo los contactos del interruptor de la fusión y la soldadura. Esta función es evitar que el equipo se queme cuando se enciende. Otra función es interceptar el ruido de alta frecuencia. Estas dos funciones del reactor pueden extender la vida útil del condensador. Los condensadores en el gabinete de compensación sin el reactor pueden desecharse en 2 años. Después de estar equipado con el reactor, el gabinete de compensación se puede usar durante más de 8 años, lo que reduce en gran medida el costo de mantenimiento. Estas dos funciones no pueden ser reemplazadas por otros componentes. El gabinete de compensación sin el reactor inevitablemente se quemará cuando esté activado o los condensadores se dañen en lotes, lo que refleja la necesidad del reactor.

Cómo elegir un reactor de serie adecuado

Para elegir un reactor adecuado, hay dos aspectos principales: uno es elegir la velocidad de reactancia adecuada, y el otro es elegir la capacidad de transporte de corriente adecuada.

La velocidad de reactancia se refiere a la resistencia de resistencia del reactor a la corriente de alta frecuencia. Si se trata de una máquina en una fábrica, como una máquina herramienta, una máquina de moldeo por inyección u otro equipo, o generación de energía fotovoltaica, luego elija unreactorcon una tasa de reactancia del 7%, porque puede bloquear los armónicos de alta frecuencia de 250 Hz generados por estos equipos. Si se trata de una pantalla LED grande en un centro comercial, una fuente de alimentación de la computadora centralizada o un dispositivo de pila de carga, elija un reactor con una velocidad de reactancia del 14%, ya que puede bloquear los armónicos de 150 Hz generados por estos equipos.

Además, es necesario elegir una capacidad actual adecuada. La corriente permitida pasar por el reactor debe ser mayor de 1.35 veces la corriente nominal del condensador. Porque en la operación real, los armónicos en la red eléctrica aumentarán la corriente total, y se debe reservar suficiente margen para evitar la sobrecarga y la quema de la bobina del reactor.

En resumen, elija 7% para máquinas de fábrica y 14% para pantallas LED. La corriente del reactor es igual a la corriente del condensador multiplicada por 1.35. Después del ensamblaje, toque la carcasa del reactor. Si no hace calor durante más de tres segundos, está calificado.

Efecto de operación real

Cuando el gabinete de compensación de la fábrica de bombas no estaba equipado con un reactor, la temperatura de funcionamiento del condensador era tan alta como 85 grados centígrados, excediendo el estándar nacional de 70 grados centígrados. Casi el 40% de los condensadores se agotan cada año. Después de instalar un7% Reactor, La temperatura del condensador cayó a alrededor de 55 grados Celsius, y la proporción de armónicos en la red eléctrica cayó del 19% al 6%. La vida útil del condensador se extendió de un promedio de dos años a más de ocho años. Este cambio hizo que el equipo funcionara más estable y ahorró costos de mantenimiento.
