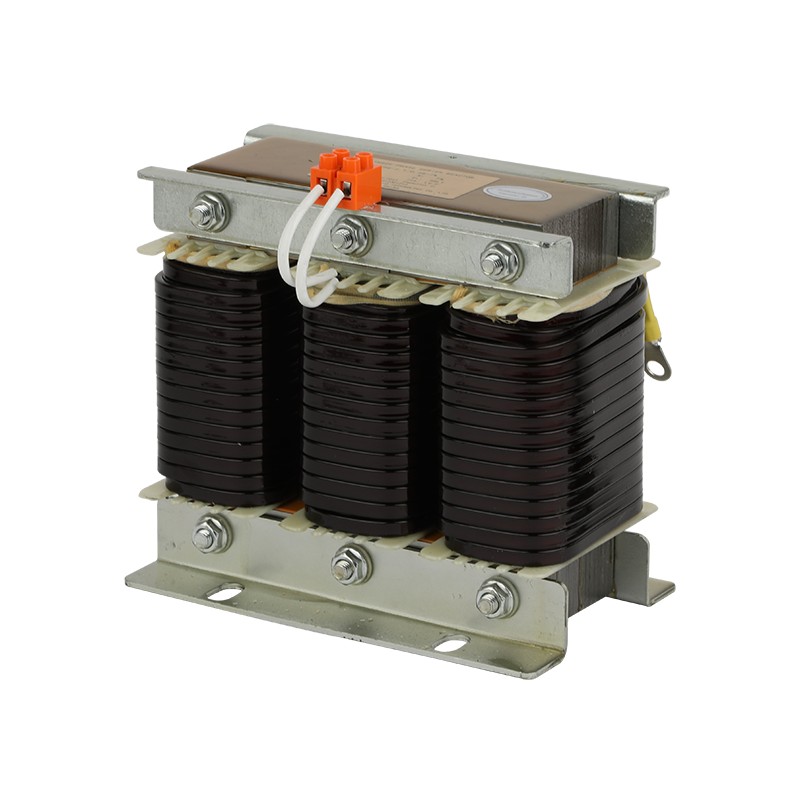

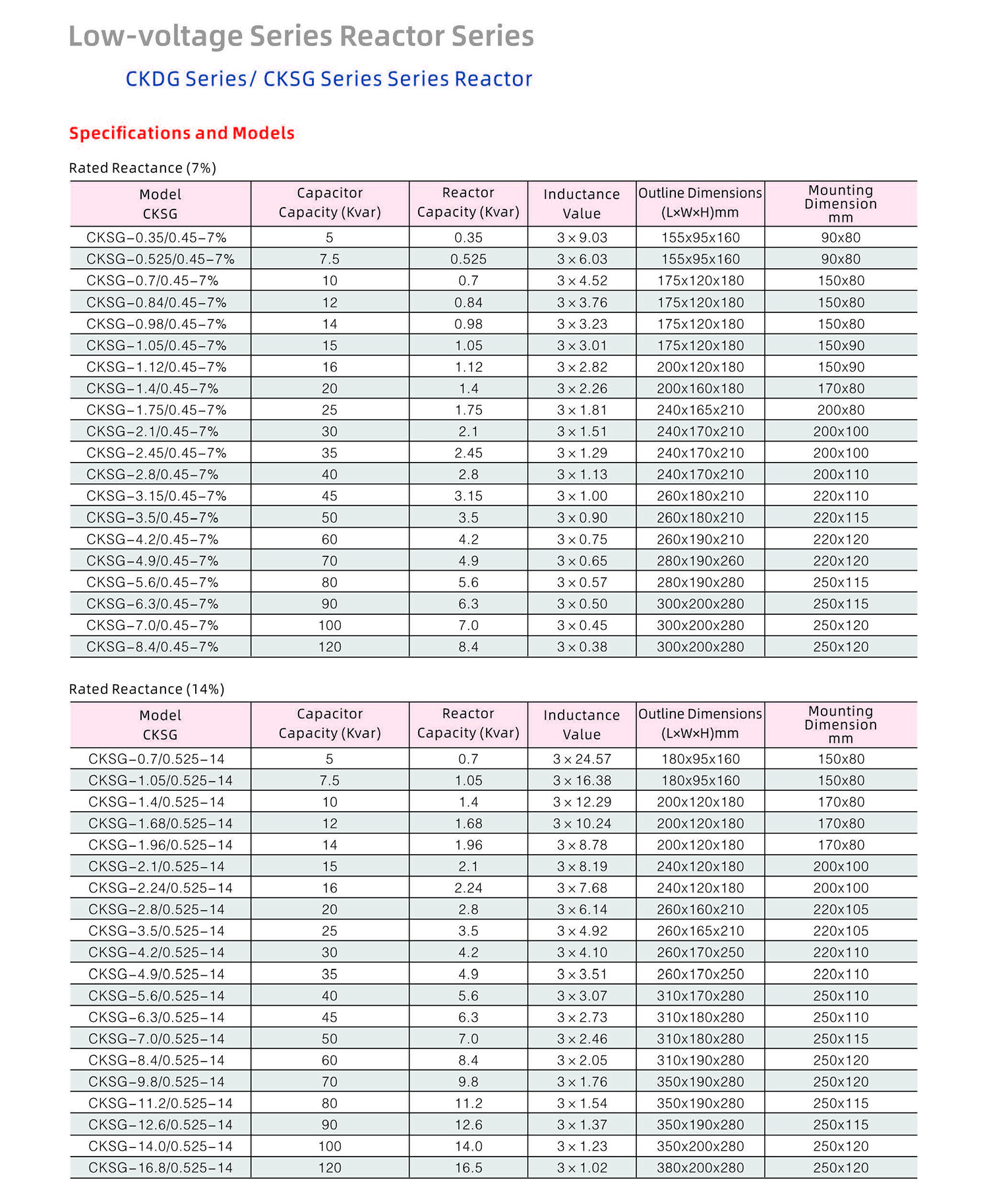

Reactor serie CKSG con tasa de reactancia del 7%

¿Por qué es necesario conectar el reactor en serie con condensadores en lugar de en paralelo?

Durante nuestras interacciones diarias con los clientes, los ingenieros de Geyue Electric a menudo se enfrentan a una pregunta clásica de nivel principiante: en los sistemas de compensación de potencia reactiva de bajo voltaje, ¿por qué los reactores en serie CKSG con tasa de reactancia del 7% siempre se usan en serie con capacitores en lugar de en paralelo? Este método de conexión aparentemente simple en realidad esconde la sabiduría fundamental para garantizar el funcionamiento seguro, estable y económico del sistema eléctrico. Hoy, Geyue Electric, desde la perspectiva de un "guardián del sistema eléctrico", le proporcionará un análisis en profundidad de las razones detrás de esto.

Posicionamiento de roles: del "combate independiente" a la "defensa coordinada"

En primer lugar, debemos comprender verdaderamente las funciones fundamentales de los condensadores y reactores en la red eléctrica. El condensador es como un "soldado de suministro de energía", cuya tarea principal es generar potencia reactiva capacitiva, compensando directamente la potencia reactiva consumida por cargas inductivas (como motores, transformadores), mejorando así el factor de potencia de todo el sistema eléctrico, reduciendo las pérdidas de línea y el desperdicio de energía.

El reactor, específicamente un reactor de la serie CKSG con tasa de reactancia del 7% en este contexto, sirve como un "filtro" y un "amortiguador". Si se conecta incorrectamente en paralelo con los condensadores, el reactor se conectará directamente a la barra colectora como los condensadores y absorberá potencia reactiva inductiva por sí solo. Esto no sólo no proporciona compensación de potencia reactiva sino que en realidad aumenta la carga reactiva del sistema, yendo en contra del objetivo básico de compensar la potencia reactiva y mejorar el factor de potencia. En este punto, la función del reactor se limitará a un alisamiento o filtrado muy limitado y será completamente incapaz de proporcionar protección directa a los condensadores.

Una vez conectado en serie con los condensadores, el reactor en serie CKSG con tasa de reactivación del 7% se transforma de una "unidad de combate independiente" al "socio exclusivo" de los condensadores. Actuará como un guardia leal, formando un "circuito en serie LC" unificado con los condensadores y luego conectándose a la red eléctrica. Esta relación de conexión sirve como pilar estructural para la realización de todas las funciones de protección posteriores.

Misiones principales: supresión de amplificación armónica y filtrado de corrientes peligrosas

En las redes eléctricas modernas, la presencia de cargas no lineales, como convertidores de frecuencia y equipos rectificadores, puede generar una gran cantidad de corrientes armónicas, que es uno de los principales "culpables" que amenazan el funcionamiento seguro de los equipos eléctricos. Cuando solo se conectan condensadores al sistema de compensación de potencia reactiva de bajo voltaje, la reactancia capacitiva de los condensadores disminuirá a medida que aumenta la frecuencia de las corrientes armónicas en la red eléctrica. La baja reactancia capacitiva proporciona precisamente una ruta de baja impedancia para corrientes armónicas de alto orden, lo que resulta en una amplificación anormal de las corrientes armónicas. En casos graves, la entrada de corrientes armónicas puede provocar que los condensadores se sobrecalienten, incluso exploten y contaminen toda la red eléctrica.

La adición de un reactor serie CKSG con tasa de reactancia del 7 % puede cambiar por completo este círculo vicioso en el que la peligrosa corriente armónica sigue creciendo. La reactancia inductiva del reactor en serie aumenta a medida que aumenta la frecuencia de la corriente armónica existente en la red eléctrica. Cuando el reactor en serie está conectado en serie con los capacitores, la impedancia (el efecto obstaculizador sobre la corriente) tanto del reactor en serie como de los capacitores al armónico varía en tendencias opuestas con la frecuencia. Diseñar cuidadosamente la inductancia (o tasa de reactancia) del reactor en serie puede hacer posible que este circuito en serie LC presente una alta impedancia a armónicos específicos (como el quinto armónico, el séptimo armónico), como configurar un "filtro" sólido para las corrientes armónicas peligrosas para filtrar estas corrientes peligrosas fuera de la rama de compensación. Esto previene eficazmente la resonancia armónica y la amplificación armónica en el sistema eléctrico, protegiendo los propios condensadores y purificando el entorno de la red eléctrica.

Garantía clave: Resistencia a la sobretensión de cierre y sobretensión operativa

Cuando los condensadores se conectan a la red eléctrica, generalmente se produce una enorme corriente instantánea, que se conoce como sobrecorriente de cierre. El valor de la sobrecorriente de cierre puede ser hasta varias decenas de veces la corriente nominal de los condensadores que se están conectando. Operaciones de conmutación tan frecuentes dañarán seriamente la vida dieléctrica de los condensadores y los contactos del dispositivo de conmutación.

En este momento, el reactor serie CKSG con tasa de reactancia del 7% puede funcionar como un "amortiguador" para la corriente. La característica de inductancia del reactor en serie determina que la corriente que fluye a través del propio reactor no puede cambiar abruptamente, lo que suprime y retrasa significativamente el pico y la pendiente de la sobrecorriente de cierre, permitiendo que la corriente aumente suavemente. De manera similar, al retirar una determinada rama del capacitor, el reactor también puede absorber parte de la energía electromagnética, suprimiendo la posible sobretensión operativa, proporcionando otra capa de protección amortiguadora confiable para los capacitores y todo el sistema de compensación.

Soluciones de Geyue Electric: protección meticulosa de la seguridad del sistema

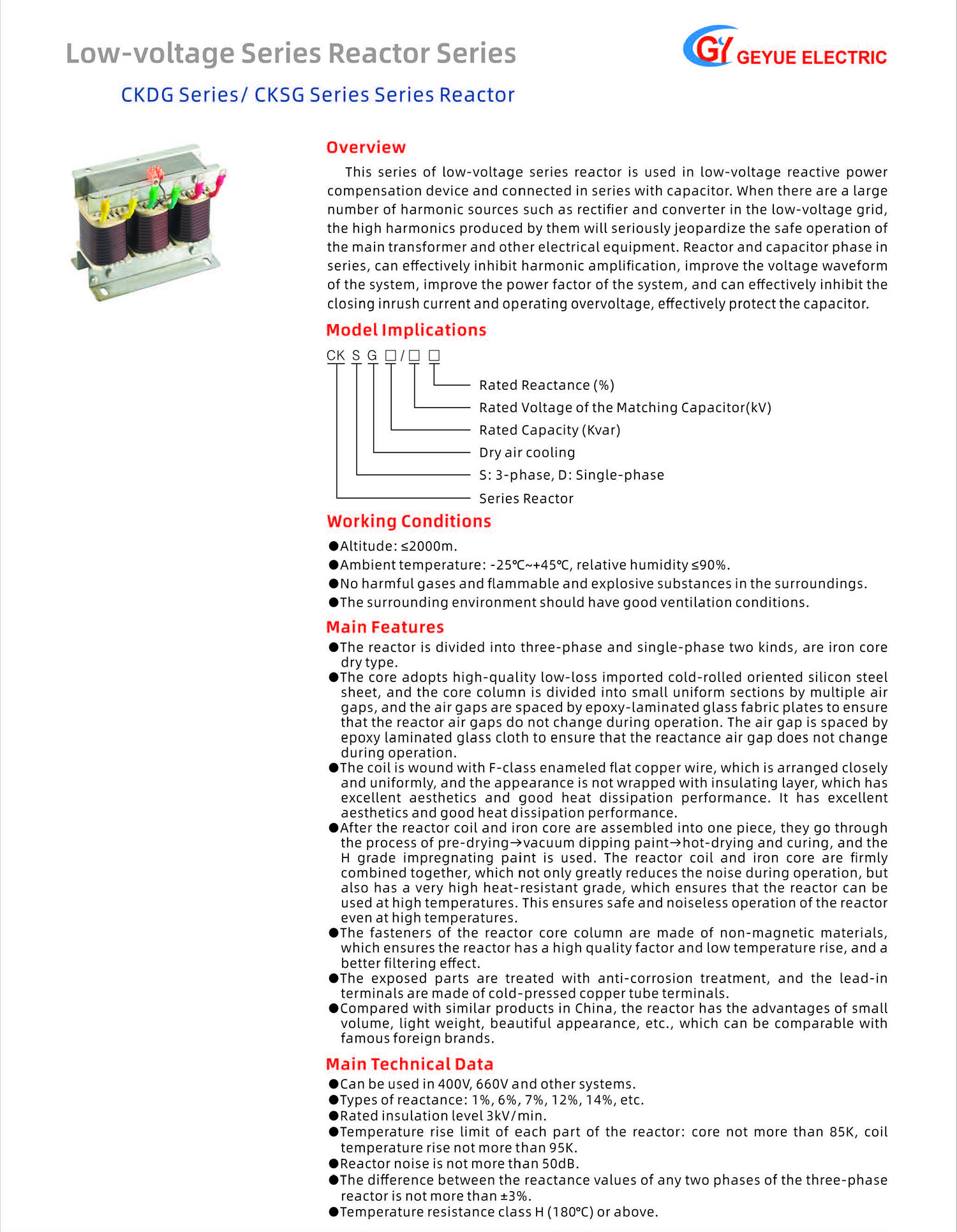

Geyue Electric comprende plenamente la responsabilidad de los reactores como "protectores de seguridad" y, por lo tanto, ha dedicado todos los esfuerzos de nuestro personal técnico al diseño y fabricación de los reactores de la serie CKSG con tasa de reactivación del 7%. Para anclar la precisión y estabilidad de una tasa de reactancia del 7%, utilizamos núcleos de láminas de acero al silicio importados de alta calidad y adoptamos un proceso único de segmentación del núcleo y curado de espacios de aire para garantizar que la inductancia permanezca sin cambios durante un largo período de operación. Para resistir los severos desafíos del calor en un ambiente armónico, seleccionamos materiales aislantes de alta temperatura de grado F/H y empleamos un proceso de impregnación al vacío para curar firmemente las bobinas y los núcleos juntos. Esto no sólo salvaguarda el aumento de temperatura extremadamente bajo y el funcionamiento silencioso de los reactores, sino que también les confiere un rendimiento de filtrado persistente y estable en entornos de alta temperatura.

Nuestro reactor serie CKSG con tasa de reactancia del 7% no es simplemente un componente ideal que se ajusta a los principios teóricos; también es la cristalización de la filosofía de fabricación avanzada de nuestra empresa. Desde el riguroso diseño electromagnético, el procesamiento y montaje precisos hasta las pruebas integrales de fábrica, cada paso se adhiere a la creencia de que "la confiabilidad es valor". Estamos orgullosos de poder ofrecer al mercado reactores de menor tamaño, más livianos, más eficientes y con una apariencia exquisita. Se han aplicado ampliamente en diversos sistemas de distribución de energía industriales y comerciales y se han convertido en la base confiable en las soluciones de control de armónicos y compensación sin carga de muchos usuarios.

Por lo tanto, cuando planifica o actualiza un sistema de compensación de potencia reactiva de bajo voltaje, es igualmente importante elegir el camino técnico correcto y socios de equipos confiables. Geyue Electric está dispuesto a proporcionar reactores profesionales de la serie CKSG con tasa de reactancia del 7% y soluciones completas de compensación de potencia reactiva, para convertirse en un soporte sólido para el funcionamiento seguro, eficiente y estable de su sistema de energía. Trabajemos juntos, partiendo de cada conexión correcta, y construyamos juntos una mejor calidad de energía.
