¿Qué es exactamente un condensador?

He estado en la industria de la ingeniería eléctrica durante 15 años. Hoy, hablemos de condensadores en gabinetes de compensación.

1. ¿Qué es exactamente un condensador?

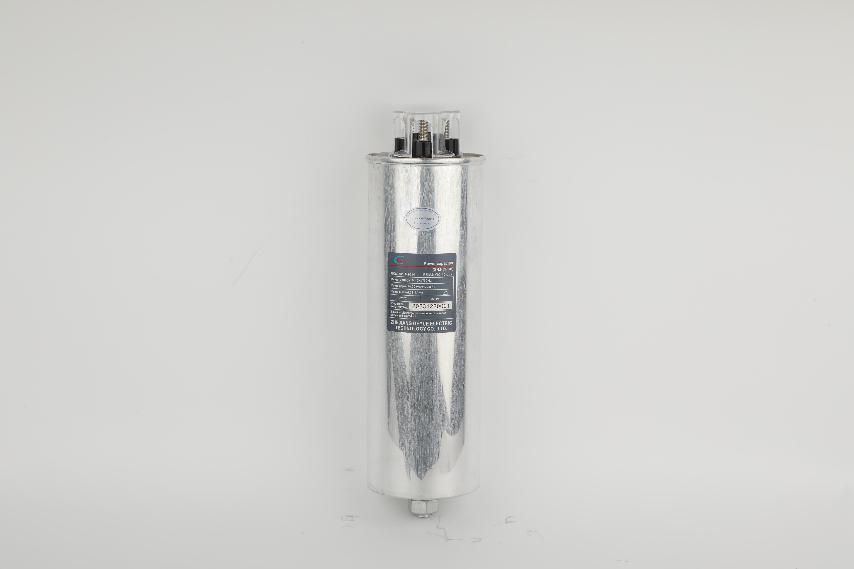

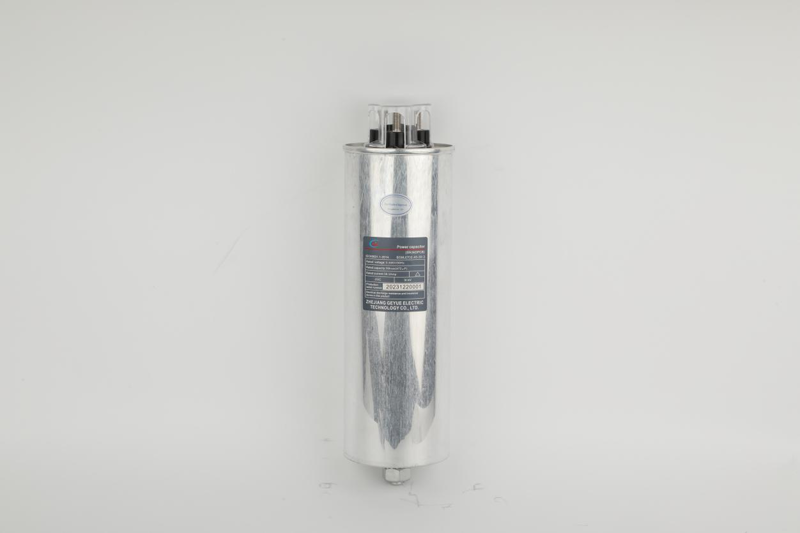

Condensadores de energíaJuega un papel central en el intercambio de energía en los sistemas de compensación de potencia reactiva. Es este cilindro blanco plateado, 400V/30kvar de bajo voltaje de tipo convencional. Vamos a desarmarlo y echar un vistazo. Se divide en tres partes: cera de carcasa, núcleo y microcristalina.

Capacidad de aluminio gruesa de aproximadamente 2 mm de espesor, versión a prueba de explosión con válvula de presión en la parte superior. En caso de que el dispositivo se sobrecaliente. Esta válvula de presión puede rociar gas caliente a un lado, evitar lastimar a otros. Es un tipo de dispositivo de protección.

La película de polipropileno metalizada en el interior tiene 20 metros de largo. El grosor del revestimiento de aluminio-zinc es como la seda de araña. La autocuración se basa en este proceso, en caso de que sea penetrada por la electricidad, la capa de aluminio alrededor del punto de ruptura se evaporará automáticamente, formando un área aislante, aislar automáticamente el punto de falla.

La cera microcristalina se usa como agente de impregnación, sólido a temperatura ambiente, el punto de fusión de caída es superior a 70 ℃. No es necesario preocuparse por la fuga de aceite durante el uso, se evita la contaminación ambiental. No solo tiene las características de la estructura seca, sino que también tiene las ventajas de la impregnación.

2. ¿Por qué la distribución de energía industrial es inseparable de ella?

Porque si el factor de potencia no cumple con el estándar, la oficina de suministro de energía impondrá una multa. Por ejemplo:

Cuando la distribución de energía industrial no está equipada concondensadores,

Si la máquina de 200kw está funcionando, la red eléctrica real necesita suministrar 260kW. El exceso de 60kW es la potencia reactiva, y la factura de electricidad debe calcularse en base a 260kW.

Pero si el condensador está instalado. La red de energía real solo necesita suministrar 210kW, ahorrando 50kW sin pagar, y la factura de electricidad cae en un 19%.

Y debido a que el factor de potencia depende estándar, no se requiere multa.

3. Cómo elegir un condensador

En primer lugar, según el entorno, si está en el norte, debe elegir los resistentes a baja temperatura, lo que puede funcionar normalmente en un entorno de -40 ℃. Si está en el sur, debe elegir los a prueba de humedad, lo que no corta cortocircuito, incluso si la humedad es tan alta como 90%. Si se trata de una planta química, debe elegir anticorrosión.

Luego, de acuerdo con la selección de materiales, necesitamos una película de polipropileno metalizada con resistencia cuadrada de gradiente, ya que tiene una capacidad de autocuración más fuerte, y el agente impregnante debe ser cera microcristalina, porque es más seguro que el aceite, no filtrará aceite y es más amigable con el medio ambiente. El terminal debe ser de cobre puro, el cobre puro tiene la mejor conductividad térmica y no se oxidará.

4. Cómo mantener

El primer paso es escuchar el sonido. Cuando la máquina funcione normalmente, hará un ligero sonido "zumbido", que probablemente sea similar al compresor de un refrigerador. Sin embargo, si el sonido es un sonido de descarga "chisporroteante" o un sonido de vibración "rango", debe ser un mal funcionamiento y debe apagar la alimentación y verificarlo de inmediato.

El segundo paso es sentir la temperatura de la carcasa. Si la temperatura de la carcasa es normal y no demasiado caliente, probablemente no exceda los 65 ° C, entonces la máquina está en condiciones de trabajo normales. Si se siente parcialmente caliente, puede ser que los tiempos de autocuración internos se hayan agotado. Si se siente completamente frío, entonces elcondensadorLo más probable es que se deseche y necesite ser reemplazado a tiempo.

Además, también hay una situación especial que es peligrosa. Si hay un bulto en la superficie, significa que está a punto de explotar y debe apagar la máquina inmediatamente

5. Aplicación práctica de escenarios

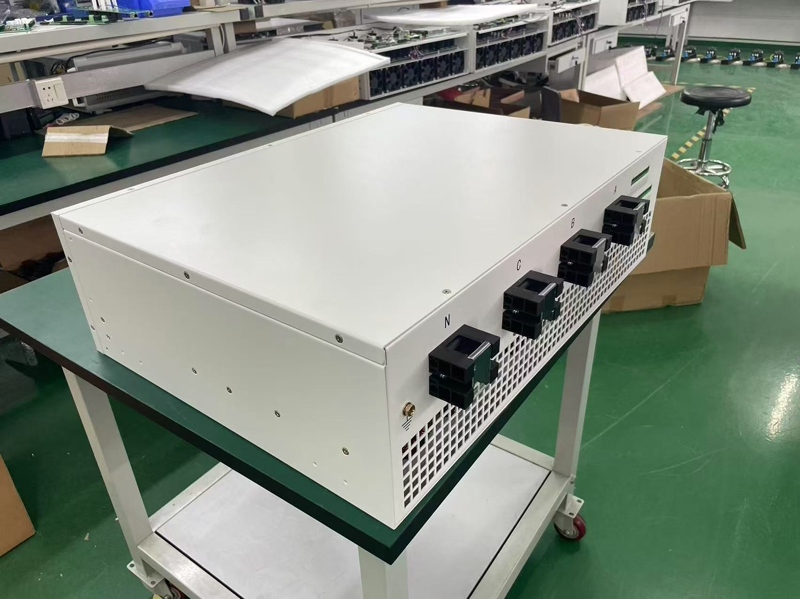

Cuando hay demasiados dispositivos en un centro comercial que requieren grandes cantidades de electricidad, como aires acondicionados y ascensores, los cambios repentinos en la carga causarán parpadeo de voltaje. Cuando instalamos un sistema de distribución de energía para un centro comercial, proporcionamos un gabinete de compensación dinámica de 0.4kV, que tiene un tiempo de respuesta de menos de 20 ms. Luego, el valor de parpadeo de voltaje se reduce de 3.2 a 0.8, y la tasa de falla del equipo de iluminación se reduce al 65%. Este es un caso muy exitoso.
