¿Cómo seleccionar científicamente un contactor de CA o un interruptor compuesto para que coincida con un controlador inteligente de compensación automática de potencia reactiva?

Introducción

En los dispositivos de compensación de potencia reactiva de bajo voltaje, los comandos de conmutación de los controladores inteligentes deben implementarse a través de actuadores.contactores de CAy los interruptores combinados son actualmente las soluciones técnicas más adecuadas. Este artículo analiza sistemáticamente los principios operativos, las diferencias de rendimiento y la aplicabilidad del proyecto de estas dos soluciones.

Diferencias esenciales en los principios operativos

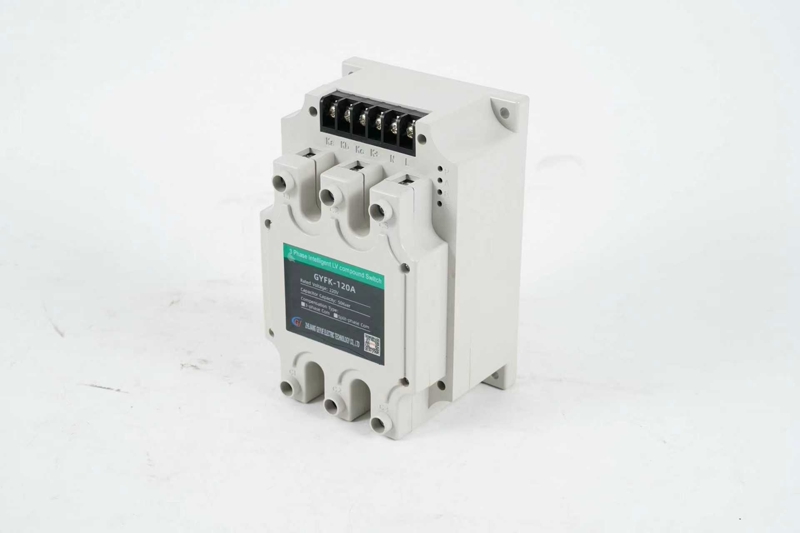

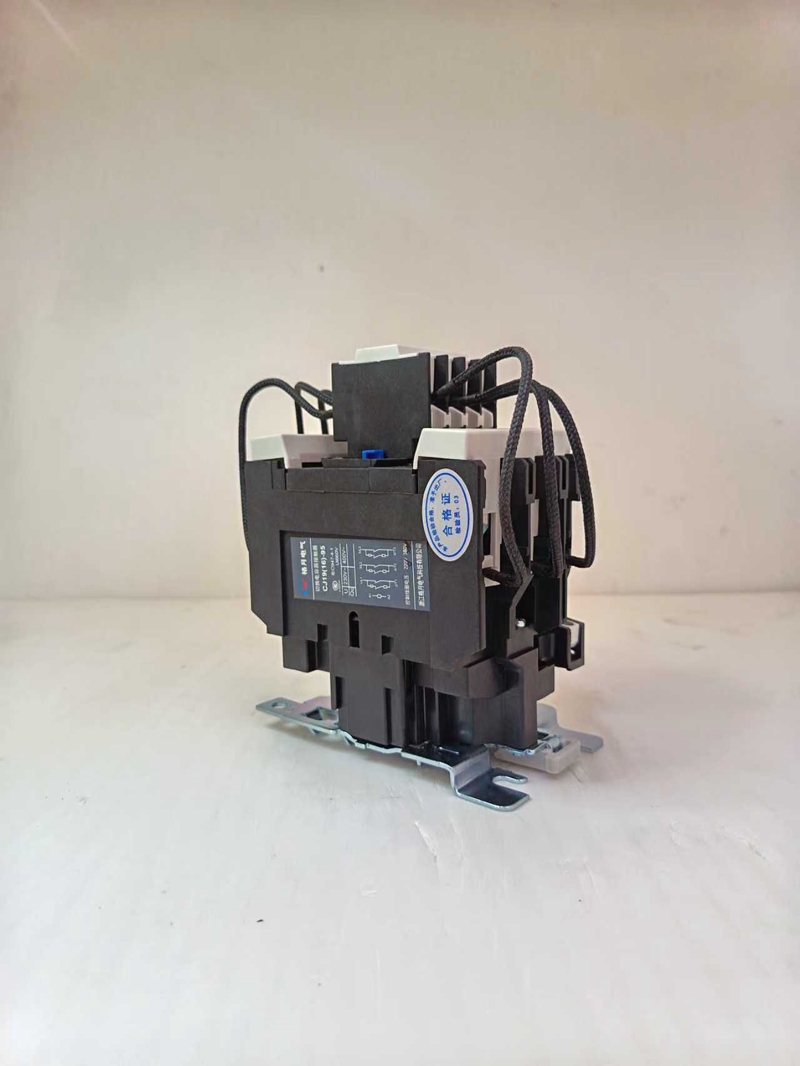

Los contactores de CA utilizan una estructura mecánica electromagnética, utilizando la fuerza magnética generada al energizar la bobina para accionar los contactos, conectando y desconectando así el circuito. Esta operación va acompañada de un notable sonido mecánico y formación de arcos.Interruptor compuestoutilizar un diseño híbrido "tiristor + contactor". Los tiristores primero conducen cuando el voltaje cruza cero, luego los contactores completan la conexión del circuito principal y finalmente los tiristores se desactivan. Este mecanismo operativo logra una verdadera conmutación sin irrupciones.

Comparación integral del rendimiento técnico

Las características de conmutación del contactor indican que la operación del contactor genera una corriente de irrupción de cierre de 20 a 40 veces la corriente nominal. Si bien esto se puede suprimir con reactores limitadores de corriente, aún puede afectar la red eléctrica y los condensadores.Interruptor compuestoLogre una conmutación de cruce por cero, limitando la corriente de entrada a menos del doble de la corriente nominal, extendiendo significativamente la vida útil del equipo. En términos de velocidad de respuesta, los contactores requieren de 10 a 20 ms para completar la actuación, mientras que el tiristor en un interruptor de conmutación sin irrupción responde en 1 a 2 ms, lo que lo hace particularmente adecuado para aplicaciones con cargas que fluctúan rápidamente.

Análisis económico

contactores de CAofrecen una importante ventaja de precio, ya que los costos de adquisición son sólo entre un tercio y la mitad de los de los interruptores sin irrupción. Sin embargo, los cambios frecuentes aumentan significativamente los costes de mantenimiento. Si bien la inversión inicial para los interruptores sin irrupción puede ser mayor, su vida útil eléctrica de más de 100.000 ciclos y su funcionamiento casi libre de mantenimiento ofrecen beneficios económicos superiores a lo largo de su vida útil. Por lo tanto, en escenarios con más de 50 operaciones de conmutación diarias, los interruptores sin irrupciones son la opción más económica.

Análisis de escenarios de aplicación típicos

Para aplicaciones con cargas de impacto, como metalurgia y soldadura, se recomienda una solución de conmutación de corriente sin irrupción. Su rápida respuesta rastrea eficazmente los cambios de potencia reactiva y evita fluctuaciones de voltaje del sistema. Para edificios comerciales y áreas residenciales con menos de 20 ciclos de conmutación por día, los contactores de conmutación de condensadores de alto rendimiento son la opción más rentable. En entornos con armónicos severos (THvD > 8%), se debe priorizar un dispositivo de compensación antiarmónicos con una relación de reactancia del 7%, combinado con un contactor dedicado.

Puntos clave de instalación y puesta en servicio

Al instalar contactores, asegúrese de que haya un espacio adecuado para la disipación de calor. Se recomienda que los componentes adyacentes estén separados por al menos 20 mm. Para los interruptores de corriente de entrada, preste especial atención a las condiciones de disipación de calor. Si la temperatura ambiente supera los 40 °C, se requiere una reducción de potencia. La configuración de los parámetros del controlador debe coincidir con la del actuador: cuando utilice contactores, establezca un retardo de conmutación de 1 a 2 segundos, mientras que para los interruptores de corriente de entrada, es aceptable una configuración de 0,5 a 1 segundo. Todo el cableado eléctrico debe ser seguro y confiable para evitar daños por sobrecalentamiento causados ​​por una resistencia de contacto excesiva.

Mantenimiento y Reparación

Los contactores deben inspeccionarse para detectar desgaste de contactos cada seis meses. Reemplace los contactos cuando el espesor de la punta plateada sea inferior a 1/3 de su espesor original. Para los interruptores de corriente de irrupción, controle la disipación de calor y limpie periódicamente el polvo acumulado para garantizar el funcionamiento adecuado del ventilador. Independientemente de la solución, se recomienda verificar los cambios de capacidad de los capacitores mensualmente y reemplazarlos si la pérdida de capacidad excede el 5%.

Cómo elegir la combinación correcta

La decisión de selección debe considerar de manera integral los siguientes factores: frecuencia de carga, presupuesto de inversión, capacidades de mantenimiento y requisitos de calidad de la energía. En términos generales, si el presupuesto es suficiente y la aplicación es exigente, se debe seleccionar un interruptor de corriente sin irrupción. Si el presupuesto es limitado y la aplicación es poco frecuente, se debe seleccionar un contratista exclusivo. Para aplicaciones críticas, se puede diseñar una solución híbrida, utilizando contactores para cargas de carga base e interruptores de corriente sin irrupción para cargas fluctuantes, logrando el equilibrio óptimo entre economía y confiabilidad.

Conclusión

contactores de CAy los interruptores sin irrupción tienen cada uno sus propias aplicaciones y no existe superioridad o inferioridad absoluta. La elección correcta requiere una evaluación exhaustiva basada en las condiciones reales de funcionamiento, teniendo en cuenta la inversión inicial y los costes de operación y mantenimiento. Con el avance continuo de la tecnología, creemos que en el futuro surgirán soluciones más innovadoras para satisfacer las necesidades personalizadas de los diferentes usuarios.
