¿Cuáles son los riesgos de arco eléctrico asociados con la conmutación de bancos de condensadores y cómo se pueden mitigar?

En los sistemas de energía industriales modernos, el funcionamiento confiable de los bancos de capacitores de compensación de potencia reactiva de bajo voltaje es de vital importancia para garantizar la calidad de la energía del sistema eléctrico. Sin embargo, durante el proceso de conmutación del banco de condensadores, existen algunos riesgos de seguridad importantes que no se pueden ignorar, entre los cuales los más graves son los riesgos de arco eléctrico. Esta falla eléctrica puede liberar energía equivalente a cuatro veces la temperatura de la superficie del sol en un instante, generando intensa radiación luminosa y ondas de choque que pueden representar una grave amenaza para la seguridad de los equipos y del personal. Geyue Electric, como experto experimentado en el campo de la compensación de energía reactiva de bajo voltaje, cree que una comprensión profunda de las causas de los riesgos de arco eléctrico y el establecimiento de un sistema de protección eficaz son temas a los que todo administrador de sistemas de energía debe prestar atención.

La particularidad de los riesgos de arco eléctrico en los bancos de condensadores

En comparación con las líneas de distribución de energía convencionales, el arco eléctrico en el circuito del condensador tiene sus peligros únicos. Cuando el tablero realiza operaciones de apertura y cierre, la carga almacenada en el capacitor mantiene la diferencia de voltaje entre los contactos, y la propiedad inherente de almacenamiento de energía del capacitor le permite proporcionar una enorme corriente de cortocircuito instantánea. Esta característica hace que el arco obtenga un soporte de energía continuo una vez que se forma, convirtiéndose rápidamente en un plasma de alta temperatura de combustión estable. Especialmente en redes eléctricas con armónicos, la incertidumbre de los puntos de tensión cero aumenta la probabilidad de que el interruptor vuelva a averiarse, lo que exacerba aún más el riesgo de arco prolongado.

Las triples barreras de la protección sistemática

La construcción de un sistema completo de protección contra arco eléctrico requiere abordar múltiples aspectos. El paso inicial es realizar una evaluación precisa del sistema, incluido el cálculo de la corriente de cortocircuito y el análisis del riesgo de arco eléctrico, que proporciona una base científica para la posterior formulación de medidas de protección. Durante la etapa de selección del equipo, se debe dar prioridad al uso de interruptores de estado sólido o interruptores compuestos con función de conmutación de cruce por cero de voltaje. Estos dispositivos pueden eliminar fundamentalmente el fenómeno del arco provocado por la apertura y cierre de contactos mecánicos. Al mismo tiempo, la instalación de un reactor limitador de corriente dedicado en el circuito de compensación puede suprimir eficazmente la sobrecorriente de cierre y limitar la tasa de desarrollo de la corriente de falla, proporcionando un tiempo de respuesta valioso para el sistema de protección.

Monitoreo Inteligente y Estrategias de Protección Rápida

La moderna tecnología de protección de relés ofrece una nueva solución para la protección contra arco eléctrico. La primera estrategia de protección de relé inteligente es instalar sensores de luz de arco especialmente diseñados en áreas de alto riesgo. En este sistema, se pueden detectar señales luminosas anormales unos pocos milisegundos después de que ocurre una falla, y el disyuntor se activará para dispararse inmediatamente. Este método de protección basado en la detección de señales luminosas tiene una velocidad de respuesta más rápida en comparación con la protección contra sobrecorriente tradicional y puede limitar eficazmente la acumulación de energía luminosa del arco. Además, la segunda estrategia de protección de relé inteligente es hacer que el controlador de condensador inteligente monitoree continuamente la temperatura del circuito y el estado de la conexión. El mecanismo de advertencia del controlador puede ayudar al personal de mantenimiento a intervenir rápidamente antes de que los peligros potenciales se conviertan en fallas.

Las Soluciones y el Compromiso Profesional de Geyue Electric

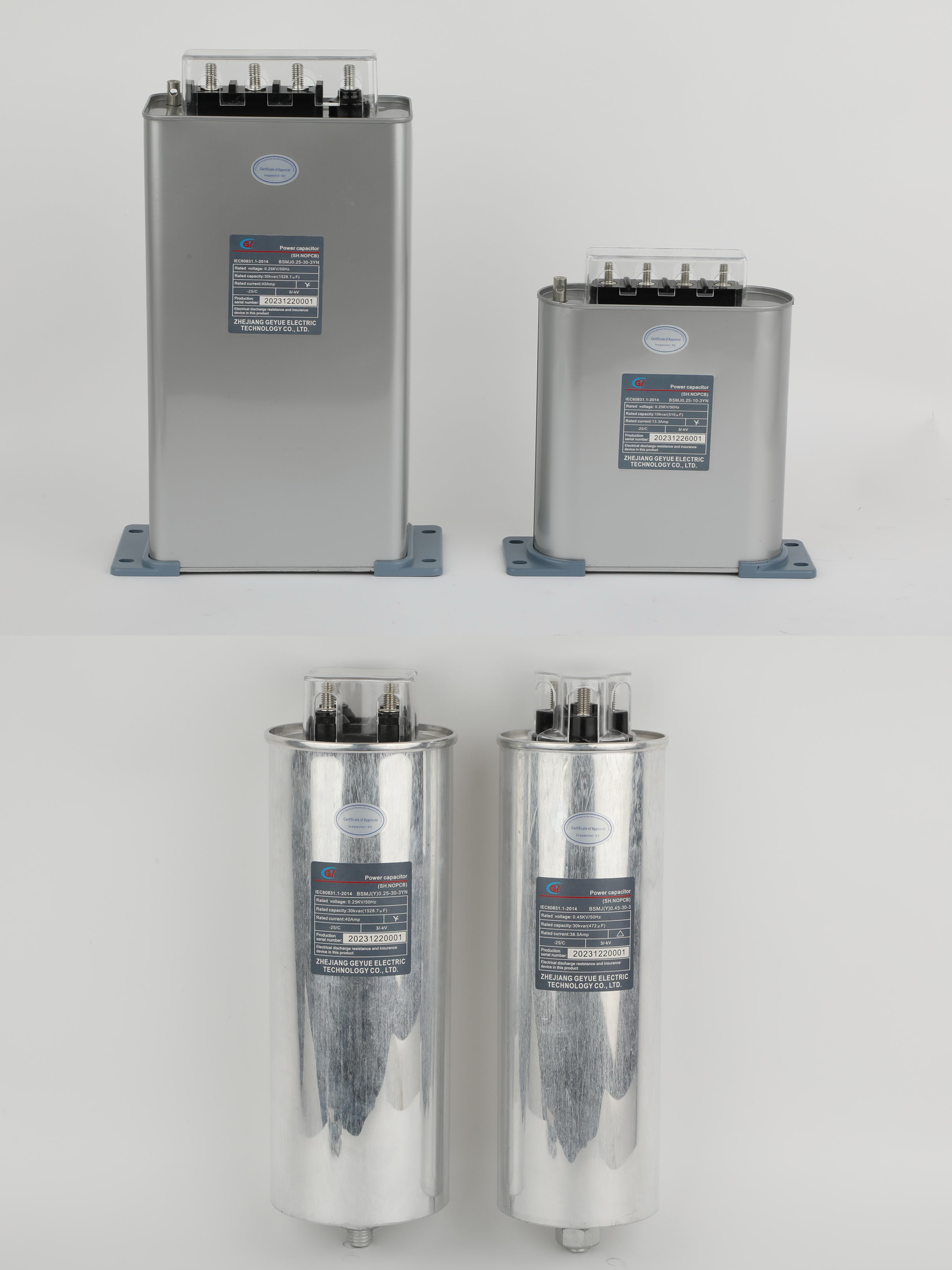

Como fabricante profesional de equipos de compensación de potencia reactiva, Geyue Electric siempre sitúa la garantía de seguridad en el centro del diseño del producto. La solución anti-arco eléctrico que ofrecemos incluye múltiples medidas de protección. El módulo de conmutación de tiristores garantiza que el condensador pueda lograr una conmutación sin arco en el punto de cruce por cero del voltaje. El reactor limitador de corriente dedicado puede suprimir eficazmente el aumento de la corriente de falla. Este sistema de protección contra arco eléctrico de respuesta rápida proporciona la barrera de seguridad más sólida para equipos y personal.serie bsmjySerie BSMJ(Y)Todos los condensadores adoptan materiales retardantes de llama resistentes a altas temperaturas y tecnología especial de llenado de gas, combinados con un diseño interno de protección del núcleo confiable para garantizar un funcionamiento seguro incluso en situaciones anormales.

Geyue Electric es consciente de que una excelente solución de seguridad requiere una combinación perfecta de tecnología y gestión. Nuestra empresa está dispuesta a brindar a los clientes servicios integrales que van desde la evaluación de riesgos, el diseño de esquemas hasta el suministro de equipos, con productos profesionales y una rica experiencia en la industria. Si tienes alguna necesidad, escríbenos ainfo@gyele.com.cn. Nos esforzaremos por crear un sistema de gestión de la calidad de la energía seguro y confiable para usted.
