Protección contra sobrecarga y cortocircuito en un circuito de condensador: ¿Cómo lograr la coordinación de protección entre el disyuntor aguas arriba y el contactor de conmutación de condensador de la serie CJ19?

En el sistema de compensación de potencia reactiva de baja tensión, la coordinación de la protección es el tema central de investigación para garantizar el funcionamiento seguro y confiable del sistema. Como fabricante profesional de equipos de compensación de potencia reactiva de bajo voltaje en China, Geyue Electric discutirá hoy cómo la coordinación de protección entre el disyuntor aguas arriba y el interruptor aguas abajoContactor de conmutación de condensador serie CJ19en el circuito de conmutación del condensador afecta directamente la estabilidad de todo el sistema de compensación e incluso de todo el sistema de distribución de energía.

El objetivo clave de la coordinación de la protección

El objetivo básico de la coordinación de protección es garantizar que el dispositivo de protección más cercano al punto de falla actúe primero, limitando así el área de falla a la unidad más pequeña posible. En un circuito de capacitor, esto significa que cuando el capacitor o el circuito del interruptor experimenta una sobrecarga o un cortocircuito, el disyuntor aguas arriba configurado específicamente para el capacitor debe cortar inmediatamente la falla, y los contactores de la serie CJ19, como componentes ejecutivos, deben operar de manera segura bajo la protección del disyuntor y no deben ser responsables de interrumpir la corriente de falla. Esta lógica de acción jerárquica no solo protege el equipo clave del circuito defectuoso sino que también salvaguarda el suministro de energía continua de todos los demás equipos asociados que no están defectuosos en el sistema.

El papel y la selección de un disyuntor

El disyuntor aguas arriba desempeña el papel de "protector último" en esta relación de coordinación de protección. Su selección debe cumplir dos requisitos básicos. El primer requisito es que su corriente nominal pueda transportar la corriente nominal del condensador y tener en cuenta el posible impacto de sobrecorriente en un entorno armónico. Generalmente conviene reservar un cierto margen. El segundo requisito es que su capacidad de corte en cortocircuito debe ser mayor que la corriente de cortocircuito esperada en el punto de instalación. Más importante aún, la curva característica de disparo del disyuntor debe coincidir con las características del circuito del condensador. Cuando el condensador se enciende o apaga, se generará una sobrecorriente, cuyo valor puede ser varias veces la corriente nominal, pero la duración es extremadamente corta. Por lo tanto, el disyuntor debe tener la capacidad de tolerar esta sobrecorriente de corta duración sin funcionar mal. Por lo general, se debe seleccionar un modelo con características de retardo apropiadas para asegurarse de que solo funcione de manera confiable cuando haya una sobrecarga continua o una falla de cortocircuito. Posicionamiento y coordinación de un contactor serie CJ19

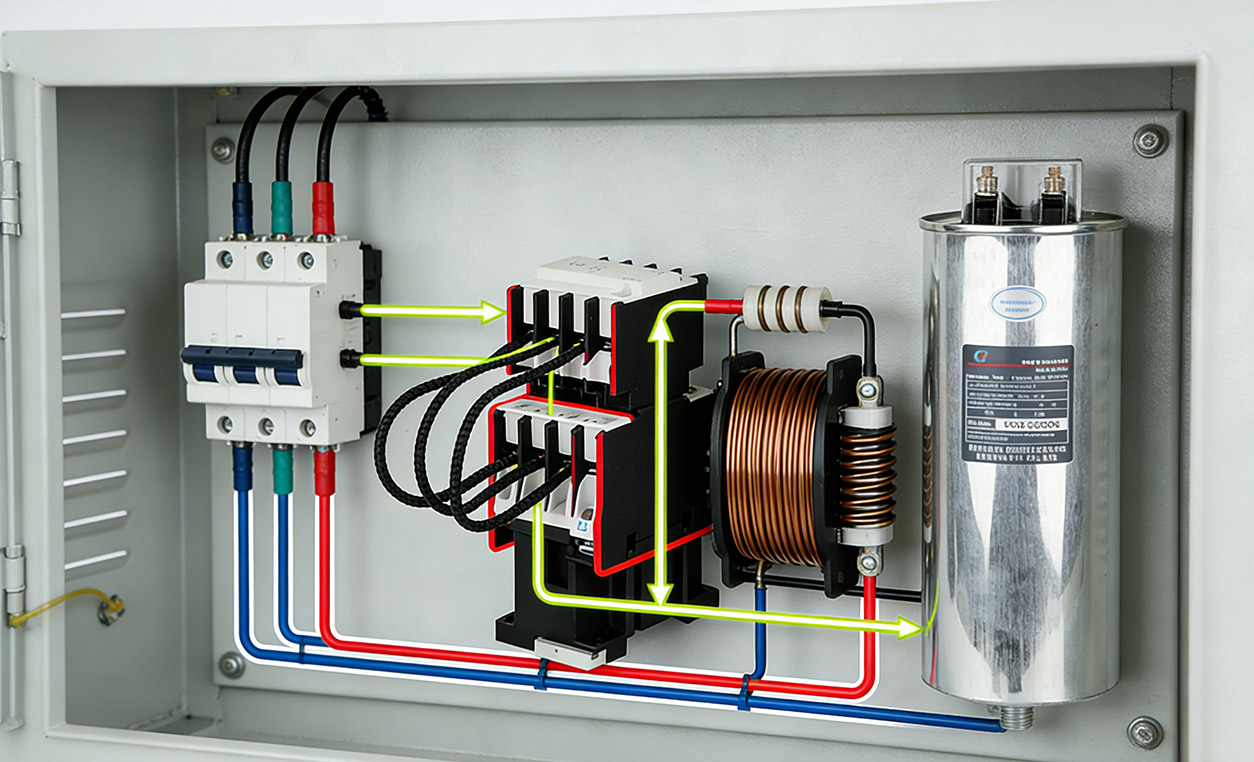

El contactor de conmutación de condensadores de la serie CJ19 está diseñado como un "ejecutor de conmutación inteligente" en lugar de un "dispositivo de interrupción de fallas". Coopera con la protección del disyuntor, principalmente mediante complementariedad funcional y coordinación temporal. El contactor de la serie CJ19 generalmente incorpora una resistencia o un inductor para suprimir la corriente de entrada dentro de su estructura interna. Su función es completar la conexión de corriente sin irrupción del condensador y la desconexión normal bajo la condición de que el disyuntor esté cerrado y se establezca la protección. Cuando hay una sobrecarga continua o un cortocircuito en el circuito del condensador, el disyuntor aguas arriba debe realizar la desconexión. En el diseño del contactor de la serie CJ19, se ha tenido en cuenta su capacidad para soportar un cierto grado de impacto electrodinámico de corriente de cortocircuito hasta que el disyuntor aguas arriba solucione completamente la falla, lo que refleja la coordinación pasiva de las características de protección entre el contactor de la serie CJ19 y el disyuntor.

Consideraciones sistemáticas para la coordinación de la protección

La simple adición de componentes por sí sola no puede lograr una coordinación perfecta de la protección; en cambio, el proceso de diseño y verificación de un sistema es el único camino a seguir. Implica un cálculo preciso de la capacidad de cortocircuito del sistema de distribución de energía, el análisis de las características de impedancia de los circuitos de condensadores y la consideración de toda la secuencia de temporización de eliminación de fallas. Un sistema de compensación bien diseñado puede garantizar que todas las conexiones desde el contactor hasta el disyuntor tengan suficiente estabilidad dinámica y térmica, permitiendo que la energía de falla sea guiada y cortada de manera segura dentro de un período extremadamente corto después de que se produzca la acción de protección.

Las Soluciones y el Compromiso Profesional de Geyue Electric

Geyue Electric ha reconocido con precisión la importancia de la coordinación de la protección para el funcionamiento seguro de los sistemas de compensación de potencia reactiva de baja tensión. Por lo tanto, hemos producido los contactores de transferencia de capacitores de la serie CJ19, que han sido meticulosamente diseñados para lograr este sistema de protección. Nuestros contactores de la serie CJ19 están fabricados con materiales de alta calidad y procesados ​​mediante técnicas especiales para garantizar la estabilidad de sus contactos y la vida útil eléctrica. El mecanismo de supresión de sobrecorriente incorporado puede reducir efectivamente el impacto en el disyuntor aguas arriba, creando condiciones de hardware favorables para la coordinación de la protección.

Más importante aún, el equipo técnico de Geyue Electric tiene una profunda capacidad de análisis de sistemas. Podemos ayudar a los clientes a diseñar soluciones generales en función de sus parámetros específicos de distribución de energía, incluida la selección de disyuntores y la verificación de los valores de configuración de protección. Nuestra línea de producción automatizada y nuestro completo sistema de control de calidad se han comprometido a través de acciones. Garantizan la consistencia y alta confiabilidad de cada contactor de conmutación de capacitores de la serie CJ19 y otros componentes de la fuente, permitiéndoles trabajar en coordinación con los dispositivos de protección de nivel superior durante la operación real y formando una barrera de seguridad sólida en el sistema de compensación de potencia reactiva de bajo voltaje. Si hay algún requisito, por favor contacteinfo@gyele.com.cn. Esperamos resolver cualquier problema relacionado con su proyecto de compensación de potencia reactiva de bajo voltaje.
