Magia espacial de los condensadores personalizados: ¿Cómo colocar la especificación de 0.45-30-3 en una carcasa cilíndrica de 25kvar?

Prefacio

Las salas de distribución modernas y los gabinetes de compensación se enfrentan a una contradicción entre la creciente demanda de compensación de potencia reactiva y el espacio de instalación insuficiente. Tamaño estándarcondensadores de energíaNo se puede adaptar al espacio limitado, y las soluciones personalizadas se vuelven clave. Este artículo explora un caso específico sobre cómo lograr un condensador con un nivel de voltaje de 0.45 kV y una capacidad trifásica de 30 kVar en una cubierta cilíndrica con una capacidad de 25 kV. La especificación personalizada se expresa como 0.45-30-3, lo que requiere avances en tecnología de materiales y diseño estructural.

Requisitos de dilema de espacio y personalización para un condensador estándar

El gabinete de compensación tiene componentes internos densos, como interruptores de circuitos, contactores, reactores, controladores, etc., que ocupan una gran cantidad de espacio. La renovación o diseño compacto de gabinetes antiguos deja espacio limitado para condensadores. Los módulos de condensadores rectangulares o cuadrados estándar son difíciles de adaptar a las esquinas irregulares o espacios restringidos de altura. La instalación forzada puede conducir a una mala disipación de calor, un mantenimiento difícil y una distancia de seguridad insuficiente.

Cuando los productos estándar no pueden cumplir con las limitaciones espaciales, personalizandocondensadores de energíase convierte en una solución necesaria. Su ventaja central es la adaptabilidad de la forma y la coincidencia precisa de rendimiento. Los ingenieros pueden revertir el diseño de la forma y la estructura interna de los condensadores en función del tamaño del espacio restante y los requisitos de parámetros eléctricos dentro del gabinete. Este patrón de diseño impulsado por el espacio mejora la flexibilidad de la integración del sistema de compensación.

Análisis y desafíos técnicos de la especificación 0.45-30-3

0.45 se refiere al voltaje nominal de 0.45 kV, combinado con un sistema de 380 V. 30 se refiere a una sola unidad con una capacidad de 30 kVar, lo que determina la capacidad de compensación de potencia reactiva. 3 se refiere a un diseño integrado trifásico con tres unidades de condensadores, embalaje integrado, cableado simplificado y ahorro de espacio.

La dificultad técnica de usar una carcasa de 25kVar radica en el hecho de que acomodar una capacidad de 30kVar con una carcasa de 25kvar significa que el volumen permanece sin cambios, la capacidad aumenta en un 20%y la densidad de potencia aumenta significativamente, lo que pone más requisitos en la disipación y el aislamiento de calor del material. El aumento de las pérdidas internas conduce a un aumento en la presión de manejo térmico, y la disipación de calor en espacios limitados se convierte en un desafío clave.

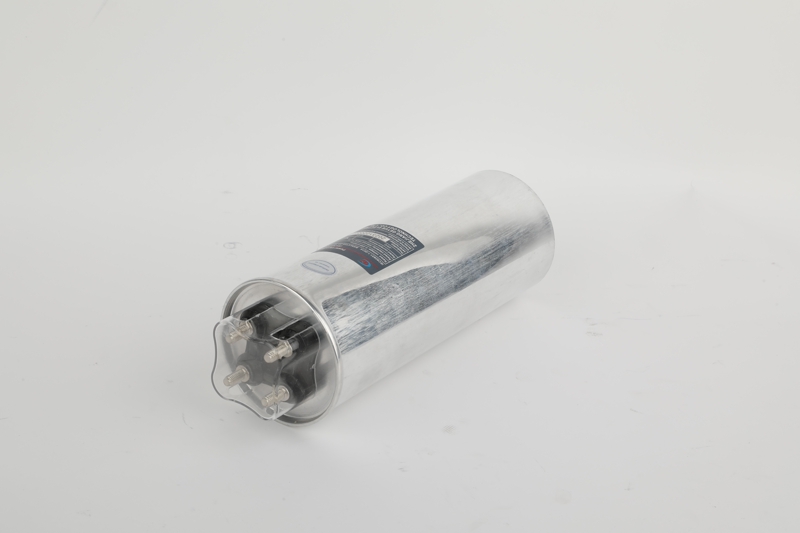

Avance en el diseño de condensadores cilíndricos personalizados

Hemos actualizado nuestra tecnología de material dieléctrico mediante el uso de una película especializada de polipropileno con un grosor controlado por debajo de 3 micras. Este material tiene propiedades constantes dieléctricas y autoinitantes estables. Al optimizar la fórmula de recubrimiento de metal, hemos logrado características de resistencia cuadrada alta, reduciendo efectivamente el valor tangente de pérdida. El proceso de corte y devanado de la película se completa en un taller limpio Clase 10000 para garantizar la pureza del dieléctrico.

¿Cómo optimizar la estructura del núcleo? Utilizamos tres procesos clave de devanado de precisión de alta tensión para garantizar que cada capa de película se adhiera bien. La tecnología de presión en caliente elimina el estrés interno, y la cara final utiliza la pulverización de oro al vacío para formar electrodos de contacto completos. Diseñamos un canal de disipación de calor en espiral para abordar el cuello de botella de disipación de calor, formando una ruta de convección de aire dentro del núcleo. Al mismo tiempo, controlamos la cantidad de adhesivo de llenado para lograr un equilibrio entre aislamiento y disipación de calor.

Desafíos de los clientes y nuestras soluciones

Recientemente recibimos un cliente con una necesidad especial que enfrenta un desafío técnico típico: después de expandir la línea de producción, el factor de potencia cae a 0.75, y existe una necesidad urgente de aumentar la capacidad de compensación de potencia reactiva en 180 KVAR en el gabinete de compensación saturada. El único espacio de instalación disponible son algunas áreas cilíndricas con un diámetro de 160 mm y una altura de 300 mm; estas ubicaciones se diseñaron originalmente para condensadores de potencia de 25kVar. Ante este desafío, rápidamente formamos un equipo técnico para llevar a cabo investigaciones y desarrollo especiales para la demanda personalizada de 30 kilovatios para un caparazón de 160 × 300 mm. Seleccionamos un material de película delgada ultra delgada de 3 micrones y rediseñamos la estructura del núcleo del devanado, que aumentó el área de devanado efectiva en un 18%; Agregar innovadoras ranuras de disipación de calor axial dentro de la carcasa y usar adhesivo de sellado especial con una conductividad térmica superior a 1.5W/mk para llenar áreas clave; Todos los componentes de seguridad están hechos de productos de alta calidad que han sido certificados de forma independiente. Después de una prueba rigurosa, la muestra cumple completamente los requisitos del estándar Nacional GB/T 12747, especialmente después de 2000 horas de pruebas de durabilidad a 85 grados Celsius, la atenuación de la capacidad es inferior al 1%. Después de desencadenar la prueba de autocuración 500 veces, la resistencia al aislamiento aún permanece por encima de 100000 megaohms, y la temperatura puntual más calurosa de la prueba de aumento de temperatura se controla dentro de los 65 grados centígrados. Al final, este producto personalizado ayudó con éxito al cliente a lograr un beneficio significativo de aumentar la capacidad de compensación en un 20% en el mismo espacio sin cambiar por completo la estructura del gabinete.

Conclusión: los avances tecnológicos logran la optimización espacial

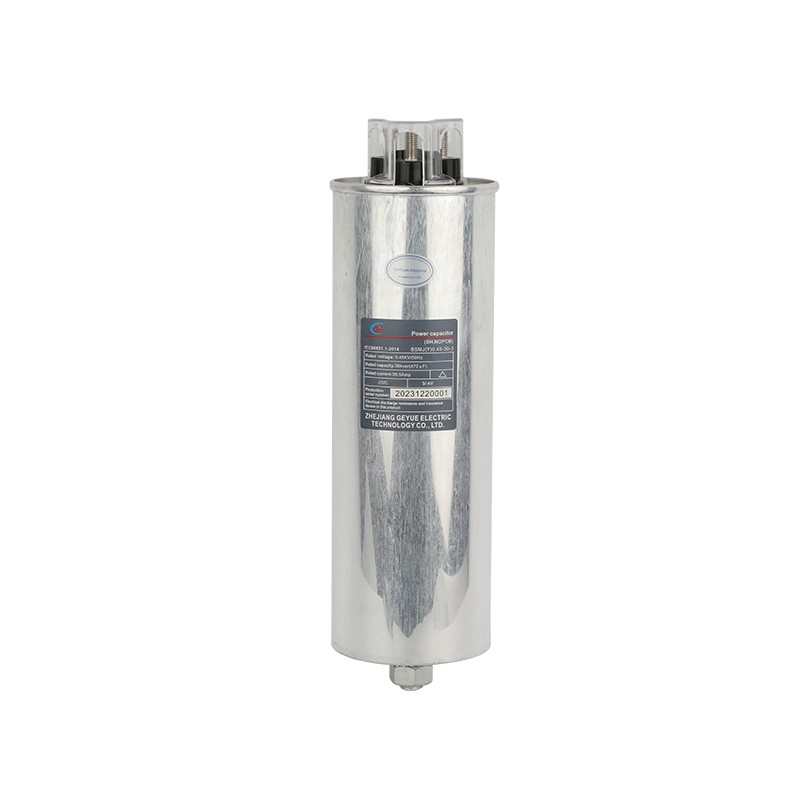

Instalación de un 30 kvarcondensador de potenciaCon una especificación de 0.45-30-3 en una capa cilíndrica de 25kvar es una innovación sistemática en tecnología de materiales, diseño estructural y soluciones de disipación de calor. Romper las limitaciones de los productos estándar, logrando la unidad de rendimiento y forma. Representar la tendencia del equipo de energía hacia la alta densidad de potencia, la alta integración y las soluciones de condensadores personalizados de alta fiabilidad se han convertido en un soporte clave para un funcionamiento eficiente y estable de sistemas de energía frente a escenarios de aplicación complejos y limitaciones espaciales.
