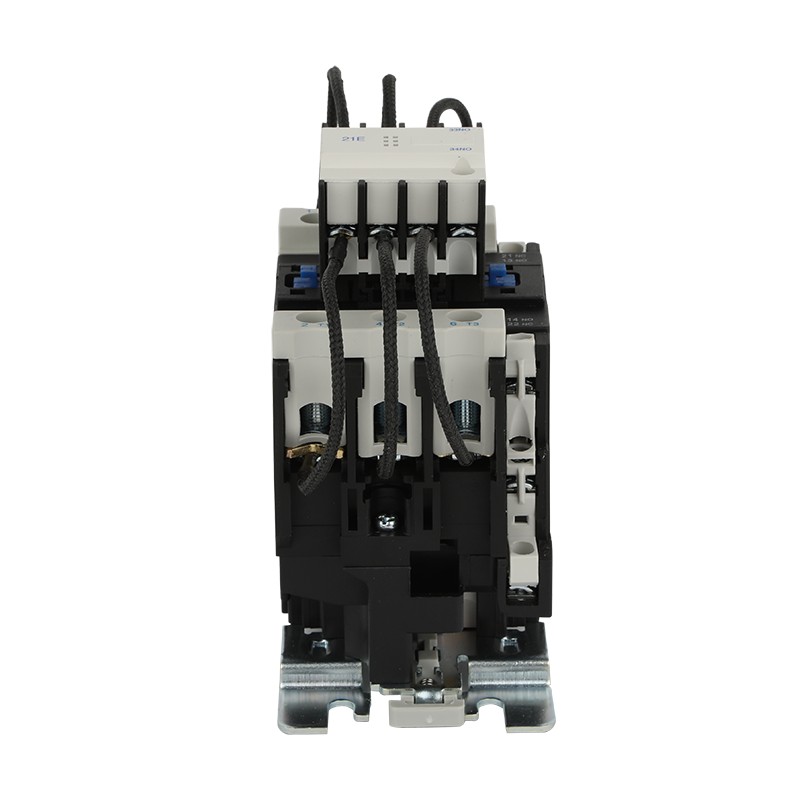

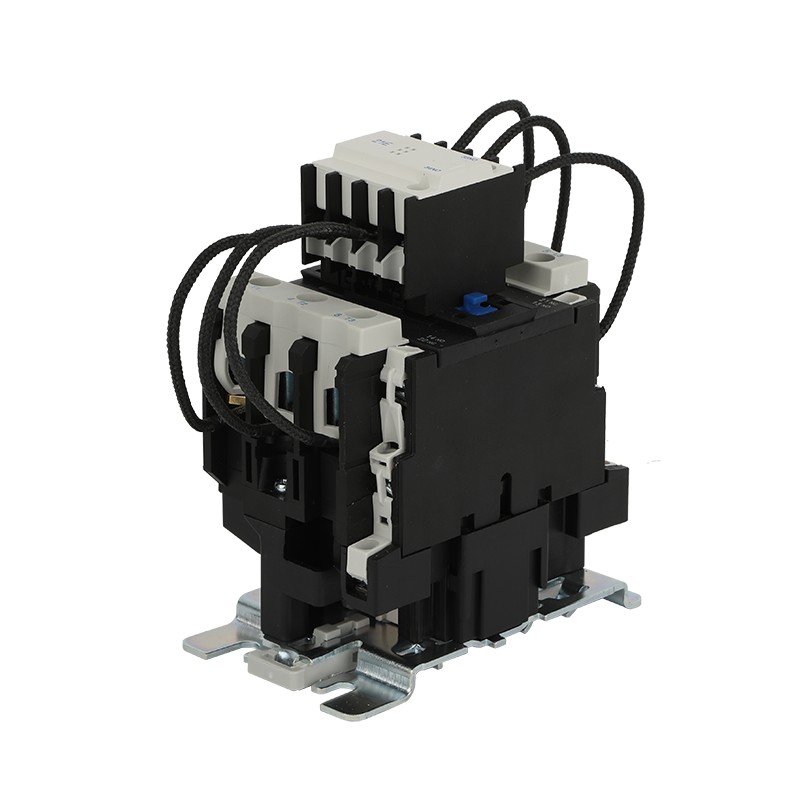

Contactores de conmutación de condensadores serie CJ19

En un sistema de compensación de potencia reactiva de bajo voltaje, la conmutación confiable del circuito de compensación del capacitor es la clave para garantizar el funcionamiento estable de todo el sistema de compensación de potencia reactiva de bajo voltaje. Seleccionar la clasificación de corriente más adecuada para los contactores de conmutación de condensadores de la serie CJ19 para su sistema de compensación de potencia reactiva de bajo voltaje es como elegir el tamaño más adecuado de una válvula cardíaca para un corazón con función deteriorada: si la clasificación de corriente es demasiado pequeña, los contactores se dañarán debido a la sobrecarga, y si la clasificación de corriente es demasiado grande, la economía y el rendimiento de los contactores serán deficientes. Geyue Electric es muy consciente de que seleccionar correctamente los contactores de conmutación de condensadores de la serie CJ19 es la verdadera preocupación de muchos usuarios a la hora de crear una solución de compensación estática económica y confiable. Este artículo le explicará claramente el método científico para hacer coincidir la clasificación de corriente más adecuada para los contactores de conmutación de capacitores de la serie CJ19 en su circuito de compensación de capacitores.

Comprenda la misión exclusiva de los contactores de conmutación de condensadores de la serie CJ19

En primer lugar, los usuarios deben reconocer claramente que, como ejecutores directos de las acciones de conmutación de capacitores, los contactores de conmutación de capacitores de la serie CJ19 no son contactores comunes; Son un tipo de contactores diseñados específicamente para el encendido o apagado de condensadores. Su tarea principal es manejar de forma segura la enorme sobrecorriente de cierre generada cuando los condensadores se conectan al circuito. Bajo estas condiciones de trabajo, los contactores comunes son propensos a soldar o fundir los contactos, pero los contactores de conmutación de capacitores de la serie CJ19, a través de una optimización especial en la estructura del núcleo y el diseño del circuito magnético, pueden limitar la sobrecorriente a 20 veces la corriente nominal, asegurando así su vida útil eléctrica. Comprender la "naturaleza especial" de los contactores de conmutación de condensadores de la serie CJ19 es el primer paso para seleccionar correctamente la clasificación de corriente más adecuada.

Hacer coincidir la clasificación de corriente más adecuada para los contactores de conmutación de capacitores de la serie CJ19 no equivale de ninguna manera a simplemente hacer una correspondencia directa basada en los parámetros enumerados en las etiquetas de los capacitores. Un proceso de selección riguroso debe tener en cuenta dos datos clave relacionados con la corriente: la corriente de trabajo en estado estacionario y el impacto de la corriente de sobretensión dinámica.

Domine la fórmula básica para la corriente de funcionamiento

El cálculo de la corriente de trabajo en estado estacionario depende de la condición máxima de funcionamiento de los condensadores durante su funcionamiento real. La fórmula principal es: Corriente de funcionamiento (A) = Capacidad nominal del condensador (kvar) / (√3 * Voltaje de línea de funcionamiento real (kV)). Es particularmente importante tener en cuenta que si el voltaje nominal de los capacitores es mayor que el voltaje operativo del sistema, la capacidad de salida real y la corriente de los capacitores disminuirán en un factor al cuadrado. En esta situación, la base para elegir los contactores es la condición de funcionamiento real de los capacitores en el sistema específico, en lugar de los parámetros ideales que figuran en las placas de identificación de los capacitores. Es decir, para los contactores de conmutación de condensadores de la serie CJ19, se debe seleccionar la corriente nominal más adecuada para que sea más pequeña y más económica en función de la corriente de trabajo real de los condensadores después de la reducción.

Sin embargo, si los contactores de conmutación de condensadores de la serie CJ19 pueden realizar con éxito y seguridad la tarea de encender y apagar los condensadores depende en gran medida de si pueden soportar la sobrecorriente dinámica en el circuito. La corriente de trabajo nominal de los contactores de conmutación de condensadores de la serie CJ19 se define bajo la condición de que puedan soportar miles o incluso decenas de miles de impactos de sobrecorriente estándar. Por lo tanto, el método más eficaz y preciso para seleccionar la corriente nominal más adecuada para los contactores de la serie CJ19 es consultar la tabla comparativa "Capacidad del condensador - Modelo de contactor recomendado" proporcionada por el fabricante. Por ejemplo, en un sistema de compensación de potencia reactiva de bajo voltaje con un voltaje nominal de 400 V, una capacidad nominal de un solo capacitor de 30 kvar y una corriente de estado estable de aproximadamente 43 A por capacitor, considerando la sobrecorriente en el circuito, generalmente recomendamos que los usuarios seleccionen contactores de conmutación de capacitor de la serie CJ19 con una corriente nominal de no menos de 63 A.

Considere las variables clave in situ en aplicaciones prácticas

Si bien ya combina el uso de la fórmula y la tabla de comparación, una consideración más exhaustiva de las variables in situ le permitirá seleccionar los contactores de conmutación de condensadores de la serie CJ19 con una clasificación de corriente más cercana a la más adecuada. La principal variable a considerar es la estrategia de conmutación adoptada por el proyecto local de compensación de potencia reactiva: ¿es una conmutación de una sola unidad (lo que significa que cada capacitor se controla y conmuta de forma independiente uno por uno)? ¿O es una conmutación cíclica y agrupada de unidades múltiples (lo que significa que varios capacitores se agrupan de manera fija en una unidad y se conmutan como un todo en un ciclo, con cada grupo de múltiples capacitores como la unidad mínima)? Cuando se utiliza la estrategia de "conmutación de grupo", si primero se enciende un grupo de capacitores (Grupo A) y luego se enciende el segundo grupo de capacitores (Grupo B), en el momento de cerrar el interruptor, la corriente de irrupción generada por el Grupo B proviene no solo del voltaje de la red, sino, lo que es más grave, de los capacitores ya cargados en el Grupo A que se descargarán instantáneamente al Grupo B. Esto conducirá a una corriente de irrupción superpuesta mucho mayor que cuando se enciende un solo grupo. En este momento, las especificaciones de los contactores de conmutación de condensadores de la serie CJ19 deben actualizarse adecuadamente, es decir, elegir contactores con una clasificación de corriente mayor. La segunda variable a considerar es el entorno armónico del sistema: cuando el contenido de armónicos de fondo es alto, la corriente del circuito del capacitor aumentará debido a los armónicos y puede causar amplificación de resonancia. Se recomienda reservar un margen adicional del 15% al ​​25% en función del valor de corriente de funcionamiento calculado, o preferentemente utilizar condensadores inteligentes antiarmónicos. La última variable a considerar es el método de instalación y el entorno de trabajo: el método de instalación denso y el entorno de trabajo con poca ventilación deteriorarán las condiciones de disipación de calor de los contactores de conmutación de condensadores de la serie CJ19, afectando su capacidad de carga. Al seleccionar, también es necesario actualizar adecuadamente las especificaciones, es decir, elegir contactores con una clasificación de corriente mayor.

Las soluciones integrales de Geyue Electric

Para establecer un sistema de compensación de potencia reactiva de bajo voltaje estable y confiable, lo que los usuarios necesitan va mucho más allá de la combinación correcta de los contactores de conmutación de capacitores de la serie CJ19. Lo que realmente se requiere es la coordinación perfecta entre todos los componentes, y este es precisamente el valor fundamental que Geyue Electric ofrece a nuestros usuarios.

Como fabricante profesional con una larga trayectoria en el campo de la compensación de potencia reactiva de bajo voltaje, Geyue Electric no solo le ofrece una gama completa de componentes de alta calidad, desde contactores de conmutación de capacitores de la serie CJ19 hasta capacitores antiarmónicos, reactores en serie y controladores APFC, sino que también le brinda una solución integrada basada en un análisis de carga preciso y un diagnóstico del sistema. Nuestro equipo técnico considerará minuciosamente su estructura de distribución, características de carga y condiciones armónicas, y diseñará un sistema completo, desde una selección precisa hasta un cableado optimizado para usted, garantizando que cada circuito coincida de manera segura, de modo que su dispositivo de compensación no solo pueda mejorar eficientemente el factor de potencia sino también lograr una vida útil más larga y menores costos generales de mantenimiento.
