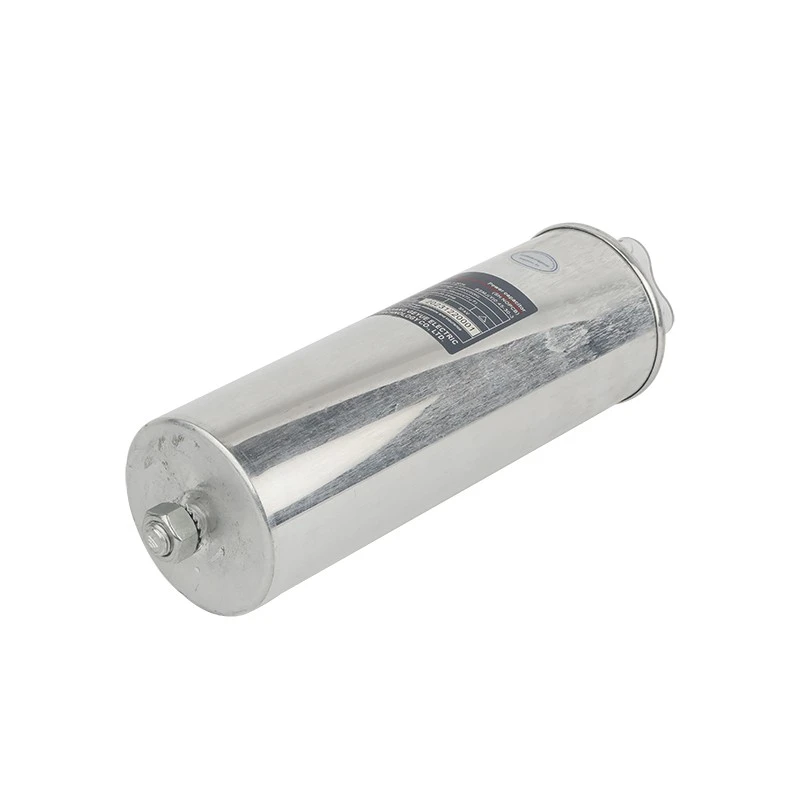

Condensador cilíndrico monofásico

En un sistema de distribución de energía monofásico de bajo voltaje, la operación de conmutación de los condensadores cilíndricos monofásicos es como la de un bailarín que necesita controlar con precisión el ritmo. La corriente de irrupción generada por los capacitores en el momento de la conmutación podría potencialmente convertirse en una perturbación latente que afecte el funcionamiento estable del sistema. Una comprensión profunda de las características únicas de la corriente de entrada de los condensadores cilíndricos monofásicos y el dominio de estrategias de supresión efectivas son las bases técnicas importantes para construir un sistema de compensación eficiente y confiable.

En comparación con el comportamiento de la sobrecorriente del sistema trifásico, la sobrecorriente generada cuando se enciende o apaga un condensador cilíndrico monofásico muestra una aleatoriedad e imprevisibilidad más significativas. Cuando el condensador se conecta a la red eléctrica en el voltaje máximo, la energía almacenada en su interior es casi nula. En este momento, el voltaje de la red ejercerá un fuerte efecto de carga en el capacitor a través de la impedancia de la línea, causando que la corriente instantánea alcance potencialmente varias veces la corriente nominal. Esta corriente transitoria de alta frecuencia y gran amplitud no sólo provoca una caída repentina en el voltaje del sistema, sino que también genera una enorme fuerza electrodinámica dentro del capacitor. La acumulación a largo plazo de esta fuerza electrodinámica provocará fatiga y daños en los electrodos de película metalizada. Especialmente en sistemas donde algunos condensadores ya están en funcionamiento, los condensadores conectados posteriormente también estarán sujetos al impacto de descarga inversa de los condensadores ya cargados. Este fenómeno de sobretensión superpuesta de múltiples fuentes es más complejo que el del sistema trifásico.

Para suprimir la corriente de irrupción de los condensadores cilíndricos monofásicos, se deben realizar esfuerzos desde dos aspectos: control de temporización y gestión de impedancia. La forma más efectiva de eliminar la corriente de irrupción es adoptar la tecnología de conmutación síncrona basada en la detección de cruce por cero de voltaje, que fundamentalmente evita el paso de voltaje en el momento de carga y permite que el capacitor monofásico se conecte suavemente a la red eléctrica en el punto de cruce por cero del voltaje. Para sistemas sin la condición de conmutación síncrona, la opción más económica y práctica es conectar un reactor específico en serie a cada condensador. Al aumentar la impedancia del circuito a través del reactor, la tasa de aumento de corriente se limita efectivamente y la relación de corriente de entrada se controla dentro de cinco veces la corriente nominal. En el caso de varios condensadores conectados en paralelo, se debe establecer un intervalo de tiempo de conmutación mínimo para garantizar que el grupo anterior de condensadores complete el proceso de carga antes de que los condensadores siguientes se pongan en funcionamiento, evitando el impacto mutuo entre los condensadores.

Geyue Electric ha optimizado exhaustivamente las características de la corriente de entrada de los condensadores cilíndricos monofásicos de la serie BSMJ(Y). Al mejorar la estructura de conexión interna y el diseño de los electrodos, nuestra empresa ha mejorado significativamente la resistencia mecánica de esta serie de condensadores para resistir los impactos de la corriente de irrupción. El reactor limitador de corriente dedicado que proporcionamos ha sido adaptado con precisión a los parámetros y puede limitar la corriente de entrada dentro de un rango seguro sin afectar el rendimiento de compensación normal. Para clientes con requisitos especiales, también podemos proporcionar módulos de condensadores inteligentes con relés de estado sólido incorporados, lo que permite una verdadera conmutación sin irrupciones para los clientes.
