¿Qué hacer si no hay suficiente espacio en el gabinete de compensación?

Prefacio

El espacio insuficiente para los gabinetes de compensación se ha convertido en un desafío técnico común en las actualizaciones del sistema de distribución de energía industrial. Con la escala de expansión de la producción y la adición de equipos, la demanda de compensación de energía reactiva continúa creciendo, mientras que el espacio físico disponible para los gabinetes de compensación existentes sigue siendo fija. Frente a este dilema, muchas compañías enfrentan un dilema: invertir el alto costo de reemplazar todo el gabinete o soportar las penalizaciones de la factura de electricidad asociadas con el factor de potencia deficiente. Sin embargo, a través de soluciones técnicas científicas y racionales, es posible aumentar de manera efectiva la capacidad de compensación sin reemplazar el gabinete en sí. Este artículo presenta sistemáticamente tres soluciones probadas para ayudarlo a superar las limitaciones de espacio.

Condensadores personalizados compactos: la solución preferida para la optimización del espacio

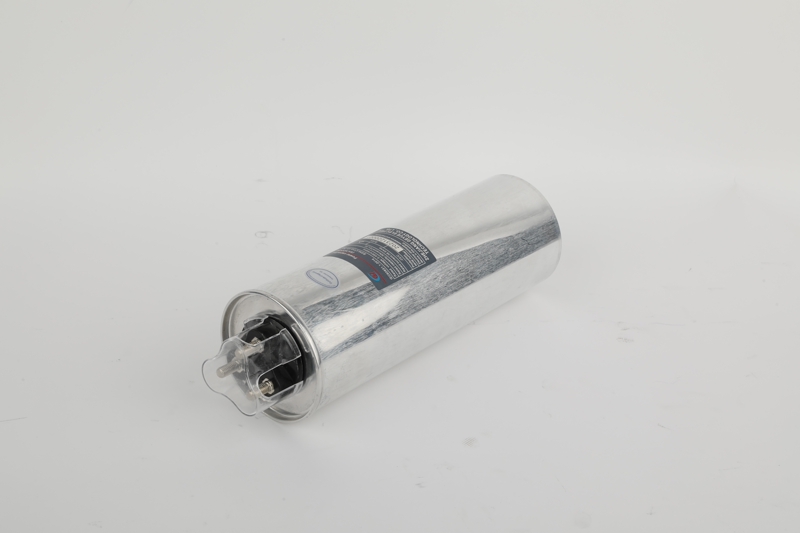

Cuando los condensadores de tamaño estándar no cumplen con los requisitos de instalación, los condensadores personalizados compactos se convierten en la solución más directa. Hemos desarrollado una serie de personalizadoscondensadores cilíndricosEspecíficamente para aplicaciones con restricciones espaciales. Por ejemplo, nuestro capacitor cilíndrico φ180 × 320 mm recientemente desarrollado logra una capacidad nominal de 30kVar mientras mantiene el mismo volumen que un producto convencional de 25KVAR. Este avance es el resultado de tres innovaciones tecnológicas: el uso de una película de polipropileno metalizada ultra delgada de 3 μm aumenta el área del electrodo por unidad de volumen en un 20%; Un proceso de devanado de núcleo optimizado aumenta el factor de relleno a más del 95%; y un proceso mejorado de pulverización de oro en la cara final reduce la resistencia de contacto y la generación de calor. Las aplicaciones prácticas han demostrado que esta serie de productos mantiene un excelente rendimiento eléctrico al tiempo que mantiene el aumento de la temperatura por debajo de los 65k, cumpliendo completamente los requisitos para la operación estable a largo plazo. Son particularmente adecuados para modernizar gabinetes más antiguos, lo que permite actualizar la capacidad sin cambiar los agujeros de montaje existentes.

Solución de integración de condensadores inteligentes: la opción inteligente para la simplificación

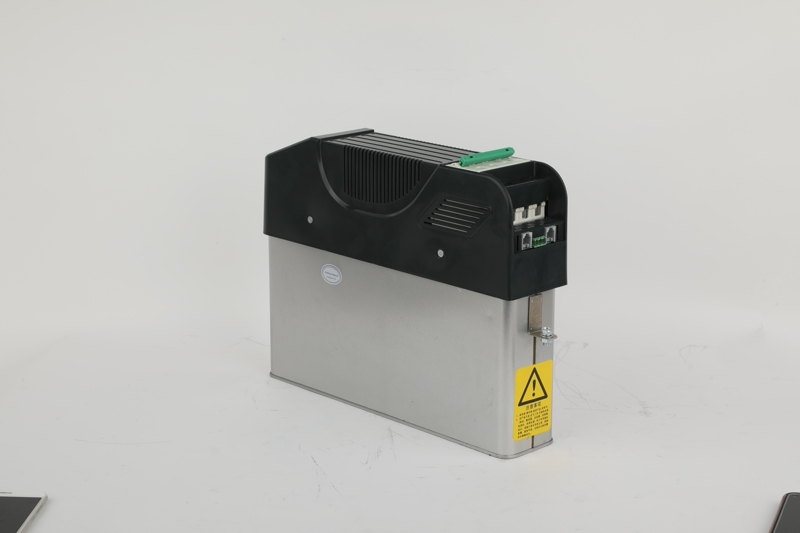

Condensador inteligenteLa tecnología ofrece un nuevo enfoque para la optimización del espacio. Nuestro módulo de condensador integrado inteligente integra componentes tradicionalmente separados, como controladores, contactores, fusibles, condensadores y luces indicadoras en una sola unidad. Por ejemplo, un condensador inteligente de 30kVar mide solo 300 × 200 × 150 mm, ahorrando más del 40% de espacio en comparación con las soluciones de componentes discretos tradicionales. Este diseño integrado no solo reduce el número de componentes dentro del gabinete, sino que también simplifica la complejidad del cableado y minimiza el número de puntos de falla. La estructura modular del condensador inteligente admite la expansión paralela y el mantenimiento ajustable en caliente, asegurando que una falla de un solo módulo no afecte la operación general del sistema. Además, los condensadores inteligentes ofrecen características avanzadas, como el cambio de cruce cero, la compensación de fase y el autodiagnóstico de fallas, ahorrando espacio mientras mejora el rendimiento del sistema. Son particularmente adecuados para nuevos proyectos o modificaciones integrales, lo que permite la miniaturización y las actualizaciones inteligentes de los sistemas de compensación.

Optimización del diseño del gabinete: el arte de explotar el espacio potencial

Además de optimizar la selección de equipos, el diseño efectivo del diseño del gabinete también puede desbloquear un potencial espacial significativo. A través de una extensa práctica de ingeniería, hemos identificado tres técnicas probadas de optimización de diseño. Primero, adopte un enfoque de utilización de espacio tridimensional, cambiando el enfoque tradicional de diseño plano. Utilizando una estructura de montaje con riel DIN, los componentes se apilan verticalmente para mejorar la utilización del espacio. En segundo lugar, optimice las disposiciones de cableado mediante el uso de barras colectivas de cobre en lugar de cables para conexiones de barras colectivas, reduciendo el espacio de los cables. La adopción de componentes de giro del ángulo derecho y montaje en la pared elimina el espacio desperdiciado. Tercero, promueva el diseño modular, combinando componentes funcionalmente relacionados en módulos estándar. Por ejemplo, condensadores,reactores en seriey los fusibles se integran en un marco extraíble para un fácil mantenimiento y reemplazo. Estas optimizaciones detalladas generalmente desbloquean del 15% -25% del espacio de instalación potencial, creando condiciones para la expansión y la renovación.

Recomendaciones de selección e implementación de soluciones

Cuando se enfrenta a restricciones de espacio específicas, la solución más apropiada debe seleccionarse en función de la situación específica. Para las instalaciones con espacio extremadamente limitado y donde los cambios en la estructura del gabinete son nocibles, se deben priorizar las soluciones de condensadores personalizados compactos. Para nuevos proyectos o aquellos donde sean posibles las importantes renovaciones,Condensador inteligenteLas soluciones ofrecen los mejores beneficios generales. Cuando las limitaciones de espacio son menos severas, se pueden usar técnicas de optimización de diseño para abordar el problema, minimizar los costos y simplificar la implementación. Se recomiendan mediciones y simulaciones detalladas en el sitio antes de la implementación para garantizar que el diseño sea factible. Para proyectos importantes, se recomienda producir primero una muestra de prueba para la verificación de instalación para evitar problemas durante la implementación de masa. Durante la implementación, se debe tener cuidado para mantener suficiente espacio de disipación de calor y distancias seguras, y la seguridad del equipo no debe ser sacrificada por la utilización del espacio.
